Июль 2012: Новый элемент в линейке комбинированных устройств защиты 2Pro AC

2Pro AC Компания TE Connectivity продолжает развивать популярную линейку комбинированных элементов 2Pro AC (варистор+PolySwitch в одном корпусе), обеспечивающих одновременную защиту по току и напряжению в цепях ~220В.

Традиционные элементы серии 2Pro AC с рабочими токами 150мА и 350мА нашли широкое применение в маломощных источниках питания (в т.ч. для светодиодных светильников до 80Вт).

Новый элемент PSR-28369 имеет рабочий ток 750мА (ток срабатывания - 1,5А), что в два раза превышает таковой у PSR-27747 и позволяет использовать данный элемент в мощных источниках питания.

Даташит на новый элемент защиты PSR-28369

Подробнее об элементах защиты 2Pro AC

Электрические характеристики серии 2Pro AC

Параметры защиты по току (выводы 1-2) при 20°C
Наименование
IHOLD, A
ITRIP, A
Сопротивление, Ом
Время срабатывания при 1А, с

Rmin
Rmax
R1max
Typ
Max
LVM2P-015R10431
0.15
0.30
6.5
14.0
16.0
0.9
3
PSR-277470.35
0.75
1.4
2.2
2.8
0.5
2.0
PSR-28369        new!0.75
1.50
0.35
0.65
1.0
na
na

R1max - максимальное сопротивление, измеренное при 20°C через 1 час после срабатывания.

Параметры защиты по напряжению (выводы 2-3)
Наименование
Напряжение варистора
при 1мА, В
Сопротивление на постоянном токе
при 100В,
Максимальное напряжение
удержания при 25А,
Номинальная мощность,
DC (В)
разброс
MОм
В
Вт
LVM2P-015R10431 430
±10% >10
710
0.25
PSR-27747 430
±10% >10 710
0.6
PSR-28369        new! 430
±10% >10 710 (при 50А)
1.0

Отправить запрос на получение образцов

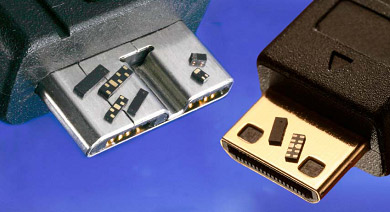

Март 2012: Новые многоканальные элементы защиты по статике SESD
элементы защиты по статике SESD
Линейка кремневых элементов защиты SESD от TE Connectivity, специально разработанных для обеспечения защиты электроники по статике в различных применениях, пополнилась многоканальными устройствами.

Новые многоканальные элементы защиты по статике (SESD) имеют сверхнизкую емкость 0.20пФ (лучший показатель среди подобных устройств) и низкий уровень вносимых потерь, что важно при работе с сигналами высокоскоростной передачи данных. Такие микросборки из нескольких SESD-устройств обеспечивают надежную защиту от электростатических разрядов до 20кВ (по стандарту IEC61000-4-2).

SESD-устройства с ультранизкой емкостью позволяются лучшим решением для защиты сигнала в популярных на сегодняшний день интерфейсах USB 3.0/2.0, HDMI, ESATA, DisplayPort, и Thunderbolt, сохраняя при этом максимальную скорость передачи данных.

Для удобства встраивания в ограниченном пространстве портативных устройств TE Connectivity предлагает четырех- и шестиканальные микросборки, размеры которых до 85% меньше, чем у обычных многоканальных устройств.
Ультра-маленькие корпуса ТЕ имеют более низкое паразитное сопротивление по сравнению с устройствами в больших корпусах, что уменьшает вносимые потери на высоких частотах. Так четырех- и шестиканальные элементы с высотой корпуса в 0,31 мм имеют на 50% более низкий профиль, чем другие варианты корпусов подобных устройств.

Применения
  • Бытовые, мобильные и портативные электронные устройства
  • Планшетные ПК и внешние накопители с высокоскоростными интерфейсами
  • Сверхскоростные линии передачи данных
  • Защита интерфейсов USB 3.0/2.0, HDMI 1.3/1.4, DisplayPort, Thunderbolt (Light Peak), V-by-One HS и LVDS
  • Устройства, требующие высокую производительность элементов защиты по статике в небольших DFN корпусах

Преимущества
  • Самое низкое значение сопротивления среди аналогичных устройств, обеспечивает минимальные вносимые потери для высокоскоростных сигналов передачи данных.
  • Обеспечивает защиту от статического разряда до 20 кВ (по стандарту IEC61000-4-2).
  • Минимальный размер корпуса и самый низкий профиль среди многоканальных ESD массивов позволяет оптимизировать место на плате.
  • Помогает защитить электронные схемы от повреждений электростатическим разрядом (ESD), грозовыми импульсами и прочими перегрузками в кабеле.
  • Позволяет оборудованию соответствовать стандарту IEC61000-4-2 (по уровню испытаний 4).

Основные характеристики
  • Низкая емкость 0.20пФ
  • Низкий ток утечки - 50mА при 5В (макс.)
  • Низкое напряжение срабатывания +9.18/-0.8В (при импульсе tp=8x20мкс, Ipp=2А)
  • Защита от электростатического разряда до 20 кВ по стандарту IEC 61000-4-2
  • Грозовые импульсы - 2А (р = 8x20мкс) по стандарту IEC 61000-4-5
  • Небольшие размеры и низкий профиль корпусов XDFN - 0.31мм в высоте
  • Соответствие RoHS, отсутствие свинца и галогенов (имеются в виду: Br ? 900ppm, Cl ? 900ppm, Br + Cl ? 1500ppm)

Сентябрь 2011: Изменение спецификации элемента LVM2P-015R10431.

Обращаем Ваше внимание на небольшое изменение популярного комбинированного элемента защиты серии 2ProAC. С недавнего времени производитель(TE Connectivity) частично изменил конфигурацию выводов элемента.

Даташит с чертежом новой версии элемента: http://www.konkurel.ru/raychem/2Pro/LVM2P.pdf

В традиционной версии этих элементов расстояние "E" между выводами элемента(см. чертеж) составляло 2,5мм. Поэтому, для идентификации этой версии элемента мы ввели partnumber LVM2P-015R10431E25: http://www.konkurel.ru/raychem/2Pro/LVM2P-015R10431E25.pdf

Регулярный склад поддерживаем по обеим позициям.

плавкий предохранитель Июль 2011: Новый плавкий предохранитель с повышенными времятоковыми характеристиками

Компания TE Connectivity Circuit Protection разработала новую серию плавких предохранителей для поверхностного монтажа с повышенными времятоковыми характеристиками по сравнению с аналогами на рынке. Серия получила обозначение 2410SFV и может использоваться для защиты от перегрузок по току любых полупроводниковых приборов в импульсных источниках питания, зарядных устройствах, промышленном и медицинском оборудовании.

Среди других отличительных особенностей семейства предохранителей 2410SFV следует отметить: разрывной ток до 300 А (32 VDC); холодное сопротивление не выше 0,231 Ом (0,5 А) - самое низкое на рынке; очень быстрое время срабатывания уже при двукратной перегрузке.

Такие рабочие характеристики устройств достигнуты благодаря использованию новой технологии производства названной "Wire-In-Air". По этой технологии корпус плавкого предохранителя производится не на основе керамики, а на основе материала аналогичного по структуре стеклотекстолиту. При этом плавкая перемычка находится в специально сформированном воздушном кармане, что значительно снижает теплоемкость предохранителя. Благодаря чему обеспечивается очень быстрое время срабатывания и высокие разрывные токи.

В серию входят 20 плавких предохранителей номиналом от 0,5 до 20 А постоянного или переменного тока с рабочими напряжениями 250 VAC/125 VDC. Габариты приборов 6,1 х 2,5 мм, а диапазон рабочих температур -55...125°С.

Metal Hybrid PPTC Декабрь 2010: Инновационное устройство защиты получило обозначение MHP (Metal Hybrid PPTC) и представляет собой комбинацию полимерного устройства защиты PolySwitch и обычного биметаллического термопредохранителя, которые соединены параллельно и находятся в термическом контакте друг с другом. Получившееся гибридное устройство обеспечивает самовосстанавливающуюся защиту от перегрузок по току и при этом, за счет низкого сопротивления устройства PolySwitch, препятствует образованию электрической дуги между силовыми контактами биметаллического предохранителя.

В настоящий момент пока выпущено одно устройство серии MHP, получившее обозначение MHP30-36-T. Максимальное рабочее напряжение прибора составляет 36В при постоянном токе до 30А. Ток гарантированного срабатывания 50А, а время срабатывания при токе 100А не хуже 4,5 секунд.

Возможные области применения устройства MHP:
  • Защита электродвигателей постоянного тока;
  • Защита литий-ионных аккумуляторов в беспроводном электроинструменте, медицинском оборудовании, электромобилях и источниках бесперебойного питания.

Преимущества:
  • Обеспечивает оптимальную защиту сильноточного оборудования с питанием от аккумуляторных батарей;
  • Защищает литий-ионные аккумуляторы от перегрузок по току, перегрева и коротких замыканий, связанных с быстрым разрядом аккумулятора, и обеспечивает их долговечность;
  • Подавляет возникающую электрическую дугу при размыкании или замыкании контактов биметаллического предохранителя за счет своего очень низкого сопротивления (около 2 мОм);
  • Обеспечивает сниженные габариты по сравнению с другими устройствами защиты.
Reflowable Thermal Protection Ноябрь 2010: Новое инновационное устройство RTP (Reflowable Thermal Protection) предназначено для защиты от перегрева различных силовых электронных компонентов, например, MOSFET-транзисторов, тиристоров, мощных светодиодов, резисторов и конденсаторов. Типичными областями применения такого компонента могут быть автомобильная электроника, импульсные источники питания, позисторные нагреватели, системы охлаждения телекоммуникационного и серверного оборудования и многое другое.

Принцип работы устройства RTP заключается в отключении защищаемого электронного компонента от цепи питания при превышении температуры корпуса компонента выше определенного значения. В настоящий момент выпускается вариант устройства RTP с температурой отключения 200°С. Элемент RTP и защищаемый электронный компонент не находятся в непосредственном термическом контакте друг с другом. Передача теплоты к чувствительному элементу устройства защиты осуществляется через дорожки печатной платы, через саму печатную плату и/или радиатор охлаждения.

Элемент RTP выполнен в корпусе для поверхностного монтажа по технологии ROHS и поддерживает пайку оплавлением с температурой до 260°С. Для того чтобы при пайке не произошло срабатывание устройства RTP была предусмотрена специальная процедура для его "активации". После пайки необходимо на вывод ARM подать в течении нескольких долей секунды импульс тока величиной 2...5А, при этом устройство перейдет в рабочий режим и начнет срабатывать при превышении температуры 200°С.
Принцип работы RTP

Устройство RTP рассчитано на рабочее напряжение 32В при постоянном токе до 32А. Максимальное сопротивление устройства не более 2 мОм, а диапазон рабочих температур в не сработавшем состоянии -55°...175°С.
Апрель 2010: Суперскоростные USB 3.0 позволяют реализовывать передачу данных до 10 раз быстрее, нежели традиционные USB 2.0. При этом они могут потреблять до двух раз большую мощность. Это означает, что вопрос защиты цепей по току, напряжению и по статике становится ключевым в осуществлении гарантированного безотказного функционирования оборудования.

Вы можете положиться на большой опыт и компетентность компании Tyco Electronics в различных применениях и широкую линейку устройств защиты. Подробнее...
Март 2010: Разработка Tyco Electronics - устройство 2Pro AC объединяет в себе PolySwitch (ППТК - полимерный элемент защиты по току с положительным температурным коэффициентом) и металлооксидный варистор(MOV). Такое сочетание позволяет получить самовосстанавливающуюся защиту, реагирующую на перегревы (сохраняет поверхностную температуру варистора на уровне менее 150°C), с ограничением нежелательных токов и фиксацией допустимого напряжения. Комплексное решение из одного устройства позволяет оборудованию соответствовать требованиям безопасности (таким, как IEC61000-4-5 и IEC60950), снизить количество используемых элементов и повысить надежность.

Одним из популярных применений устройства является защита источников питания светодиодных светильников.

Рис.1. Пример использования устройства 2Pro AC(150мА) для маломощного AC/DC преобразователя

Как работает защита?
При нормальных рабочих условиях переменное сетевое напряжение, приложенное к металлооксидному варистору, не превышает значения максимально допустимого напряжения продолжительной работы (VAC RMS). Вместе с тем, возникающие нежелательные импульсы большого напряжения, значительно превосходят это значение. Сочетая в себе ППТК-технологию с металлооксидным варистором, 2Pro AC помогает осуществлять усиленную защиту по напряжению/от перегрева там, где одиночный варистор оказался бы уязвимым в условиях продолжительного состояния перенапряжения, превышающего его допустимые нормы. Во время прохождения большого импульса ППТК-элемент устройства 2Pro AC нагревается и переходит в высокоомное состояние, позволяя снизить риск разрушения варистора.

В качестве примера работы приведем отклик элемента на случай потери нейтрали в виде графика.

Рис.2. Характеристики работы устройства 2Pro AC в случае потери нейтрали

Как можно увидеть из графика, вследствие разогрева и срабатывания ППТК-элемент переходит в состояние с высоким сопротивлением, чем резко снижает ток и помогает избежать риска повреждения варистора.

Электрические характеристики элементов 2Pro AC

Параметры защиты по току при 20°C

Наименование

IHOLD, A

ITRIP, A

Сопротивление, Ом

Время срабатывания при 1А, с

Rmin

Rmax

R1max

Typ

Max

2Pro AC(150мА)

0.15

0.30

6.5

14.0

16.0

0.9

3

2Pro AC(350мА)

0.35

0.75

1.4

2.2

2.8

0.5

2.0

Параметры защиты по напряжению

Наименование

Напряжение варистора
при 1мА, В

Сопротивление на постоянном токе
при 100В,

Максимальное напряжение
удержания при 25А,

Номинальная мощность,

DC (В)

разброс

MОм

В

Вт

2Pro AC(150мА)

430

±10%

>10

710

0.25

2Pro AC(350мА)

430

±10%

>10

710

0.6



Подробнее тема защиты в светодиодных применениях рассмотрена в этой статье - PDF.
Ноябрь 2009: Новая линейка элементов на данный момент включает в себя устройства двунаправленной и однонаправленной защиты, доступные в рекордно миниатюрном размере корпуса 0201. Элементы SESD с напряжением пробоя 5.8В и низким током утечки (1.0мкА) сочетают двунаправленную технологию и ультра-малую емкость - до 0.5пФ.

Кремниевые элементы электростатической защиты SESD используется в портативной электронике, мобильных телефонах и миниатюрных изделиях (клавиатурах, кнопках питания, динамиках и микрофонных портах). Они позволяют защитить от статических разрядов панели LCD и плазменные телевизоры, а также применяются для защиты портов HDMI 1.3 / 1.4, USB 2.0 / 3.0, DisplayPort и других высокоскоростных цифровых и низковольтных антенных интерфейсов.

Обладая малой емкостью, они проходят испытания IEC61000-4-2 (уровень 4), даже после многократных разрядов (до 1000) и обладают более низким напряжением переключения и удержания, чем традиционные PESD устройства.

Подробная информация
Август 2009: Элементы защиты Tyco Electronics/Raychem Circuit Protection для светодиодного освещения

Среди современных технологий, существующих в мире освещения, LED-технология наиболее перспективная и активно развивающаяся на рынке. Она не нова, но повышение качества материалов и микросхем позволяет выполнять всё более яркие и долговечные источники света для широкой области применений. Особое значение приобретают светодиодные технологии в связи с обострившейся в настоящее время задачей энергосбережения, в том числе в системах освещения.


ЗАО «Конкур электрик» поставляет весь спектр элементов защиты от Tyco Electronics. Комплекс устройств обеспечивает полную защиту светодиодов по току, напряжению и температуре, что позволяет светодиодной технике соответствовать международным стандартам по безопасности.

Используются для защиты:
  • по входному питанию при скачках напряжения и тока (предохранители PolySwitсh, варисторы)
  • батарей аварийного освещения от перегрева и сверхтоков (PolySwitch)
  • ЖК-дисплеев от короткого замыкания и перегрузки в устройствах светодиодной подсветки экрана (PolySwitch)
  • от перенапряжений для источников питания, используемых для светодиодных осветительных приборов низкого напряжения - Class 2 (варисторы, PolySwitch)
  • от перегрева для повышения срока службы светодиодов в светодиодных светильниках переменного тока (PolySwitch)
  • светодиодов от электростатических разрядов (элементы PESD)
  • контроллера по входу от неверного уровня напряжения или нарушения полярности (комбинированная сборка PolyZen)
  • контроллера по выходу от короткого замыкания (PolySwitch)
  • грозозащита уличных панелей (газоразрядники)

Подробная информация
Сильноточные плавкие чип-предохранители Май 2009: Сильноточные плавкие чип-предохранители Raychem обеспечивают высокую плотность монтажа и эффективную защиту от перегрузок. Чип-предохранители выпускаются в стандартном корпусе размера 1206. Он отличаются высокой надежностью, обеспечивают эффективное подавление электрической дуги и защищают системы электропитания, серверы, телекоммуникационное оборудование, модули регуляторов напряжения от перегрузок как по току так и по напряжению. Предохранители совместимы со стандартом RoHS, что позволяет использовать их в экологически чистом оборудовании.

Корпус чип-предохранителя изготовлен по многослойной монолитной технологии, имеет выдающиеся параметры среди устройств, доступных в корпусе 1206, рассчитан на работу в широком диапазоне температур. Компактность изделия, высокая надежность и эффективные дугоподавляющие свойства делают его идеальным выбором для защиты различного электронного оборудования.

Преимущества:
  • Стеклянная керамическая монолитная структура обеспечивает стабильность и длительный срок службы;
  • Высокий уровень тока в миниатюрном корпусе позволяет более эффективно использовать пространство печатной платы;
  • Эффективное подавление электрической дуги при перенапряжениях.
Особенности:
  • Соответствие стандарту RoHS;
  • Монолитная многослойная конструкция корпуса;
  • Устойчивость к высоким температурам;
  • Диапазон рабочих температур –55…+125°C.
Применение:
  • Телекоммуникационное оборудование;
  • Модульные регуляторы напряжения;
  • Источники питания;
  • Серверы.
Подробная информация
LVM2P-015R10431 Апрель 2009: Линейка комбинированной защиты 2Pro расширена созданием нового изделия - LVM2P-015R10431, рассчитанного, благодаря сочетанию в себе PolySwitch и варистора напряжением 430В, на широкий спектр промышленных применений:
  • Светодиодные линии освещения
  • PLC-оборудование (передача Fast Ethernet, хDSL по электросети)
  • Зарядные устройства сотовых телефонов
  • Источники питания AC/DC
    • 30ВА входной мощности при напряжении сети 220-240В
    • 15ВА входной мощности при напряжении сети 120В
  • Источники питания модемов
  • Выпрямители
  • Электросчетчики
  • Устройства бытовой и промышленной электроники
Устройство 2Pro LVM2P-015R10431 объединяет в себе PolySwitch (полимерный элемент защиты по току с положительным температурным коэффициентом) и металоксидный варистор(MOV). Такое сочетание позволяет получить самовосстанавливающуюся защиту (реагирующую на перегревы) с ограничением нежелательных токов и фиксацией допустимого напряжения. Комплексное решение из одного устройства позволяет производителям соответствовать требованиям безопасности, снизить количество используемых элементов и повысить надежность выпускаемого оборудования.

Подробная информация
Март 2009: Компания Tyco Electronics (подразделение Circuit Protection) совместно с ЗАО "Конкур электрик" разработала новую модель телекоммуникационного PolySwitch - популярного в России номинала на 55 мА. Элемент TRF250-055UT выполняет функцию защиты по току в абонентских комплектах цифровых и аналоговых АТС, кроссовом и другом связном оборудовании. Обладая более низким, в сравнении с керамическими позисторами, собственным сопротивлением ( 15-25 Ом), TRF250-055UT обеспечивают срабатывание не хуже 5с при токе 3А.

Полисвитчи TRF250-055UT уже находятся на складе в Санкт-Петербурге.

Подробная спецификация
Декабрь 2008: Tyco Electronics расширяет линейку элементов электростатической защиты PESD. С 1 января 2009 года к одному оставшемуся после летний перемен типу PESD0603-240 добавятся два абсолютно новых PESD0402-140 и PESD1206Q-240, из которых первый представляет собой самый миниатюрный на сегодня в линейке Райхем элемент электростатической защиты, а второй – счетверенный элемент. Теперь элементы PESD охватывают все основные форм-факторы и рассчитаны на напряжение 24В. Старые типы доступны для заказа до июля 2009 и затем снимается с производства. Образцы новых элементов уже в наличии.

Элементы электростатической защиты разработаны для защиты I/O портов в USB 2.0 и 3.0 (!), IEEE 1394, цифровых оптических интерфейсах (DVI) и антенных переключателей. Они отводят электростатический разряд от чувствительной схемы в оборудовании высокоскоростной передачи данных, принтерах, ноутбуках, сотовых телефонах и других портативных приборах.

Подробнее >>

Октябрь 2008: Компания Tyco Electronics представляет две новые серии самовосстанавливающихся предохранителей PolySwitch для автоэлектроники (AHEF) и промышленного оборудования (RKEF).

Элементы серии AHEF разработаны для токовой защиты электрооборудования автомобильной техники с напряжением до 24В. Максимальная температура при срабатывании элемента не превышает 125°C, что делает возможным их использование в пассажирских салонах и моторных отсеках автомобилей. В серию AHEF входят семь элементов с номинальным током переключения от 0.50A до 10A и максимально допустимым током 100A, при максимальном рабочем напряжении до 32В. Серия AHEF даёт возможность проектировщикам свободно выбирать место размещения блока предохранителей.

Элементы серии RKEF аналогичны серии RXEF, но обладают меньшими (на 30%) габаритами. Все элементы серии RKEF предназначены для использования при рабочем напряжении до 60В и рабочей температуре до 85°C. В модельный ряд входят элементы с диапазоном рабочих токов от 0,50A до 5,00A и током срабатывания от 1,00A до 10,00A. Защита с RKEF применяется для измерительных приборов, трансформаторов, компьютерной техники, телекоммуникационных приборах и батарейных переносных устройств.

Подробнее о серии AHEF >>

Подробнее о серии RKEF >>

Апрель 2008: Грозозащитные газовые разрядники 5-мм серии

Грозозащитные 2-х(3-х) электродные газовые разрядники Raychem с диаметром корпуса 5мм предназначены для защиты электронного оборудования от перенапряжений, возникающих в результате грозовых разрядов и электромагнитных импульсов. Разрядники производства Raychem обеспечивают максимальную защиту оборудования, поскольку быстро и безопасно ограничивают броски напряжения до уровня, не представляющего никакой опасности, замыкая на себя сильноточные импульсы. Широкий ассортимент выпускаемых разрядников позволяет региональным операторам связи и производителям телекоммуникационного оборудования во всем мире подобрать нужный тип, исходя из конкретных требований по эксплуатации оборудования.

Особенности:
  • 2х(3х)-выводные элементы с диаметром корпуса 5мм
  • Широкий диапазон напряжений срабатывания 75...600В
  • Различные типы корпуса: SMD, радиальные выводы, корпус без выводов
  • Низкая емкость и отстуствие потерь
  • Соответствие стандарту UL 497B
  • Соответствие стандарту RoHS
  • Протестированы Институтом ITU на соответствие спецификации K.12
  • Нерадиоактивные материалы
Преимущества:
  • Компактная высокоэффективная миниатюрная конструкция корпуса
  • Эффективная защита от бросков и всплесков перенапряжения
  • Могут использоваться для высокочастотных приложений
Области применения:
  • Телекоммуникации: модули первичной защиты, кроссовое оборудование и абонентские комплекты, xDSL оборудование, базовые станции мобильной связи, радиостанции, антенны.
  • Промышленная и бытовая электроника: модули защиты от перенапряжений, системы оповещения и сигнализации.

Техническая информация >>
BD280 Февраль 2008: Tyco Electronics объявила о начале производства новой серии устройств Raychem Circuit Protection PolySwitch™ BD280, предназначенных для обеспечения восстанавливаемой токовой защиты для электроооборудования пассажирского автотранспорта и электропроводки тяжелых грузовиков. Самовосстанавливаемый элемент защиты работает при напряжении 12В, выполнен в формфакторе 2.8мм и предназначен для прямой замены плавких предохранителей и биметаллических прерывателей.

В отличие от биметаллических выключателей - которые обладают эффектом "дребезга контактов" при запирании, устройство BD280 мгновенно переключается в состояние с высоким сопротивлением при прохождении тока, превышающего его порог срабатывания. Такое запирание происходит даже при сильном разряде аккумуляторной батареи и низкой температуре окружающей среды. Так как устройство не имеет контактов для возникновения электрической дуги, возможность короткого замыкания исключена, что обеспечивает продолжительный срок службы и высокую надежность устройства защиты.

Устройство BD280 обладает постоянной потребляемой мощностью в диапазоне напряжений 4…14В. Малая потребляемая мощность обеспечивает уменьшенное тепловыделение относительно биметаллических прерывателей. Рабочий диапазон устройства BD280 - 40…+125C, что позволяет использовать его вне обогреваемых помещений.

Конструкция корпуса устройства BD280 обеспечивает высокую устойчивость к тряске, вибрациям и прочим перегрузкам. Хорошо различимая цветная маркировка на корпусе устройства облегчает его установку вместо автомобильных плавких предохранителей или биметаллических прерывателей. Устройство легко демонтируется, что облегчает внешний осмотр и замену.

Устройство BD280 предназначено для восстанавливаемой многоразовой защиты по току
Для электростеклоподъемников, электроприводов сидений, а также автомобильных розеток питания ("прикуривателей. Для заказа доступны модификации с током срабатывания 10А, 15А, 20А, 25А и 30А. Устройство BD280 соответствует стандарту SAE и стандарту Международной организации по стандартизации (ISO).

Технические данные >>
Январь 2008: Raychem Circuit Protection представляет новый универсальный элемент в номенклатуре компонентов электростатической защиты PESD, рассчитанный на рабочее напряжение до 24В, что позволяет использовать его в оборудовании со всеми меньшими напряжениями. Предыдущие элементы защиты PESD исключены из серийного выпуска.

Полимерные предохранители от электростатического разряда (ESD) (или элементы электростатической защиты) PESD0603 разработаны для защиты портов входа/выхода, в USB 2.0, IEEE 1394, HDMI™ 1.3, цифровых оптических интерфейсах (DVI) и антенных переключателей. Они отводят электростатический разряд от чувствительной схемы в оборудовании высокоскоростной передачи данных, принтерах, ноутбуках, сотовых телефонах и других портативных приборах. Имея исключительно низкую емкость (около 0,25 пФ), предохранители PESD0603 функционируют при тестировании по методу импульса линии передач (Transmission Line Pulsing, TLP) лучше, чем другие полимерные компоненты защиты от ESD, а, кроме того, имеют низкий ток утечки, меньшие напряжение срабатывания и напряжение удержания. Новейший стандарт HDMI 1.3 (High-Definition Multimedia Interface) обеспечивает удвоение скорости передачи данных по дифференциальной паре по сравнению с прежней версией HDMI, т.е. до 3,4 Гбит/c. Элементы PESD рекомендованы к применению в системах HDMI 1.3.

Серия приборов PESD показала отличные результаты в ходе испытаний по нормативам IEC61000-4-2, особенно после многократных воздействий (до 1000 импульсов). Все эти преимущества делают элементы серии PESD применимой для защиты устройств высокоскоростной передачи данных.

Подробнее >>
Декабрь 2007: Rayсhem Circuit Protection, подразделение корпорации Tyco Electronics, расширяет семейство популярных тиристорных устройств защиты SiBar™, созданных для защиты чувствительного телекоммуникационного оборудования от перенапряжений, которые могут быть вызваны грозовыми разрядами, контактом с силовой сетью и ее индукцией на линию связи. Новые элементы защиты по напряжению SiBar работают в диапазоне напряжений 6…400В, их собственная емкость не превышает 12пФ, максимальный поток утечки не более 2мкА, минимальный ток удержания 150мА. Изделия SiBar выполнены в низкопрофильных корпусах SMB (JEDEC, DO-214AA) и SMA (JEDEC DO-214AC), предназначенных для поверхностного монтажа. Все компоненты SiBar™ поддерживают основные международные стандарты передачи данных для абонентского оборудования GR-1089, ITU K.20/K.21, IEC61000-4-5, FCC (параграф 68) и UL60950. Они обеспечивают быструю, двунаправленную защиту при максимальном токе 50A, 80A и 100A (10/1000µs).

Элементы SiBar можно использовать совместно с самовосстанавливающимися предохранителями PolySwitch для создания комплексной защиты по току и напряжению оборудования электросвязи. Надлежащий подбор обоих элементов обеспечит надежную самовосстанавливающуюся защиту от перенапряжений и опасных токов, позволяя проектировщикам обеспечить соответствие мировым стандартам и снижение затрат на обслуживание оборудования и гарантийные издержки.

Низкая емкость (12пФ) новых элементов SiBar™ существенно расширяет частотный диапазон для элементов защиты по напряжению, делая их особенно пригодными для систем передачи информации с высокими скоростями (ADSL/VDSL модемы, Ethernet и Power-over-Ethernet связное оборудование).

Все элементы SiBar изготавливаются в соответствии с требованиями стандарта RoHS.
Июнь 2007: Компания Raychem Circuit Protection выпустила новые серии 2-х и 3-х электродных газонаполненных разрядников в SMD-исполнении. Разрядники в корпусах диаметром 5, 6 и 8 мм выпускаются с диапазоном напряжений разряда от 75 до 420В и рассчитаны на импульсный ток до 10кА. Высота корпуса не превышает 8,2мм. Газонаполненные разрядники предназначены для защиты от перенапряжений, возникающих в результате грозовых разрядов и электромагнитных импульсов, электронного малогабаритного оборудования с высокой плотностью монтажа.

Более подробная информация >>
Апрель 2007: 24 апреля 2007 в конференц-зале гостиницы "Пекин" состоялся семинар, организованный корпорацией Raychem Circuit Protection и ее дистрибьютором в России ЗАО "Конкур электрик", "Эффективная защита по току и напряжению в телекоммуникациях, приборостроении и автоэлектронике".

Целью семинара было познакомить представителей российской промышленности с новинками своей продукции, рассказать об особенностях применения компонентов. Тематика семинара заключалась в следующем:
  • Принципы работы и обзор применений элементов защиты Raychem Circuit Protection в радиоэлектронике;
  • Использование элементов Raychem Circuit Protection для защиты телекоммуникационного оборудования (АТС, кроссов, модемов, базовых станций, VoIP и xDSL оборудования, других устройств) от попадания молнии, силового или наведенного напряжения;
  • Применения элементов защиты Raychem Circuit Protection в автоэлектронике (электродвигатели, соленоиды, активаторы, электростеклоподъемники, интерфейсные шины, автосигнализации и т.д.).
На семинаре присутствовали представители российских компаний, работающие в различных отраслях промышленности: телекоммуникации, производство источников питания, автоэлектроника. Особый интерес слушатели проявили к тиристорному элементу защиты SiBar и новому элементу 2Pro, совмещающему в себе варистор и PolySwitch, что позволяет осуществлять защиту в цепях одновременно по току и напряжению. 2Pro представили инженер по применениям Raychem Circuit Protection Филипп Ди Фульвио (Filippe Di Fulvio) и менеджер по Восточной Европе Георг Бруннер (Georg Brunner). Кроме того, они подготовили интересную презентацию об особенностях применения разрядников в схемах защиты от перенапряжений оборудования средств связи и доклад о самовосстанавливающихся предохранителях PolySwitch - наиболее распространенных в мире элементах защиты по току.

Вторая часть семинара была посвящена использованию компонентов Raychem Circuit Protection в автоэлектронике, а также для защиты изделий бытовой электроники. Менеджер по развитию бизнеса Вернер Грецке (Werner Gretzke) и генеральный директор ЗАО "Конкур электрик" Константин Курышев представили еще одну новую разработку Raychem Circuit Protection - PolyZen (микросборка стабилитрона и PolySwitch против токовой перегрузки, перенапряжений и неверной полярности), рассказали об особенностях использования как быстродействующих, так и медленнодействующих одноразовых СМТ-предохранителей. Значительное внимание было уделено элементам PolySwitch серии LVR (защита цепей переменного тока в электродвигателях, трансформаторах и источниках питания), приборам электростатической защиты PESD, разработанные для защиты портов ввода/вывода, USB 2.0, IEEE 1394, цифровых оптических интерфейсах (DVI) и антенных переключателей. Как элементы с рекордно малой емкостью, PESD идеальны для применения в высокочастотных системах передачи данных.

Все участники семинара получили комплект материалов, включая новый каталог Raychem Circuit Protection 2007 года.

Будем рады передать заинтересовавшимся специалистам материалы семинара, каталоги, любую дополнительную информацию, а также образцы для испытаний продукции Raychem Circuit Protection.

Заказать можно, заполнив бланк.
Февраль 2007: Серия LVR элементов токовой защиты PolySwitch расширена в результате появления термопредохранителей на 0,75, 1, 1,25 и 2 А. Полисвитчи LVR рассчитаны на использование в цепях до 240В и способны помогать защите электромоторов, вентиляторов, трансформаторов и бытовой электроники от аварийных перерегрузок, вызванных перегревом, чрезмерным механическим усилием, потерей нейтрали и другими факторами.

Элементы PolySwitch серии LVR отличаются малым сопротивлением в нормальном режиме, малыми габаритами, коротким временем срабатывания. Главная особенность - способность к восстановлению сопротивления после многих перегрузок, позволяющая снижать затраты на гарантийное обслуживание изделий и повысить безопасность их эксплуатации.

Теперь серия LVR расширена четырьмя новыми элементами - на токи до 2А, что делает возможной защиту более мощных цепей.

Технические параметры элементов серии LVR >>
Январь 2007: Семинар Raychem Circuit Protection "Эффективная защита по току и напряжению в телекоммуникациях, приборостроении и автоэлектронике" состоится в Москве 24 апреля 2007 года.
Место проведения: конференц-зал гостиницы «Пекин» (м. Маяковская, ул. Большая Садовая, д. 5/1).


ЗАО "Конкур электрик" совместно с компанией Raychem Circuit Protection проводит семинар "Эффективная защита по току и напряжению в телекоммуникациях, приборостроении и автоэлектронике".

В программе семинара:
  1. Принципы работы и обзор применений элементов защиты Raychem Circuit Protection в радиоэлектронике;
  2. Использование элементов Raychem Circuit Protection для защиты телекоммуникационного оборудования ( АТС, кроссов, модемов, базовых станций, VoIP и xDSL оборудования, других устройств) от попадания молнии, силового или наведенного напряжения;
  3. Применения элементов защиты Raychem Circuit Protection в автоэлектронике ( электродвигатели, соленоиды, активаторы, электростеклоподъемники, интерфейсные шины, автосигнализации и т.д.)
Семинар состоится в Москве 24 апреля 2007 года, в канун выставки "Экспоэлектроника".
Участие в семинаре бесплатное, все зарегистрировавшиеся участники получат пакет каталогов и материалов семинара.

Заявку на участие в семинаре вы можете заполнить и выслать по e-mail seminar@konkurel.ru или по тел./факсу (495) 755 93 29.
Декабрь 2006: Компания Raychem Circuit Protection, подразделение Tyco Electronics Corporation, крупнейший мировой производитель элементов защиты электронных цепей, выявил факты появления подделок своей продукции.

Raychem Circuit Protection предупреждает фирмы-потребители элементов защиты, что поддельные устройства не отвечают спецификациям Raychem Circuit Protection, а их применение может повлечь за собой выход оборудования из строя, опасность для пользователей и потенциальные финансовые потери.

Оборот мнимых элементов защиты с контрафактными этикетками и в поддельной упаковке вызывает растущую озабоченность производителей, и Raychem Circuit Protection настоятельно рекомендует покупателям проявлять осторожность и бдительность при закупке комплектующих. Поскольку компания Raychem Circuit Protection не может нести ответственность за продукцию, приобретенную не у авторизованных дистрибьюторов, она не в состоянии помочь клиентам в тестировании и оценке таких изделий.

Отличить контрафактную упаковку и маркировку от подлинной довольно сложно. Чтобы обезопасить процесс закупки и дальнейшей эксплуатации изделий, фирма рекомендует приобретать свою продукцию только у авторизованных дистрибьюторов, указанных на сайте компании Raychem Circuit Protection.

Октябрь 2006: Фирма Raychem Circuit Protection официально сообщила о выходе на рынок новой защитной микросборки PolyZenTM.
Устройство PolyZen (сокращенно от PolySwitch + Zener) – это термически защищенный прецизионный стабилитрон, предназначенный для предохранения электронных схем от перегрузок как по напряжению, так и по току.
PolyZen призван защищать чувствительную электронику от индуктивных бросков напряжения, переходных процессов, избыточного напряжения или неправильной полярности источника питания. Элемент PolyZen с успехом может применяться для защиты жестких дисков (HDD), портов USB, компьютерных систем, автомобильной электроники.

Подробнее >>
Июль 2006: Фирма Raychem Circuit Protection разработала серию элементов 2Pro - комбинированную защиту от токовой перегрузки и повышенного напряжения. Элементы предназначены для аналоговых и ISDN-абонентских плат кроссового оборудования (Main Distribution Frame), для телефонии и VoIP-приложений, бесшнуровых телефонов, VoIP-Gateways, модемов, систем безопасности. Трехвыводной элемент 2PRo, сочетая в себе технологию PolySwitch - защиты по току и металлоксидных варисторов (MOV, Metal oxide-Varistor) - по напряжению, становится универсальным защитным элементом, который обеспечивает ограничение тока при его возрастании и препятствует появлению на защищаемом оборудовании недопустимо высоких напряжений. Подробнее >>
Июнь 2006: Фирма Raychem Circuit Protection выпустила новое издание "Каталога по защите электрических цепей" (Circuit Protection Catalog, 2006).
Издание на 163 страницах дает обзорную информацию по применениям элементов защиты PolySwitch®, SiBar®, газоразрядников, предохранителей и варисторов, элементов защиты от электростатических разрядов PESD, а также подробные технические характеристики этих изделий.
подробнее >>
Декабрь 2005: На нашем сайте появились "Наиболее часто задаваемые вопросы (FAQ) по элементам защиты по току PolySwitch™", которые освещают принципы работы, различные нюансы функционирования, области применения и многие другие аспекты использования элементов PolySwitch фирмы Raychem Circuit Protection для защиты по току в электронных и электрических цепях.
Октябрь 2005: Raychem Circuit Protection объявила о выходе на рынок медленнодействующих предохранителей для поверхностного монтажа (slow blow surface-mount fuses). Выпускаемые в стандартном для SMT-элементов размере 1206, предохранители характеризуются высокой надежностью, стойкостью к искроподавлению и одними из самых высоких среди предохранителей размера 1206 токовыми характеристиками.
Медленнодействующие предохранители, предназначенные для цепей постоянного тока с напряжением до 63В, способны выполнять функцию токовой защиты в системах, испытывающих частые и сильные перегрузки по току, которые являются частью нормальной работы таких цепей. Предохранители номиналами от 1А до 8А могут применяться для защиты источников питания, конденсаторных батарей, инвертеров подсветки ЖКИ, электромоторов.
Медленнодействующие предохранители Raychem Circuit Protection выполнены по монолитной многослойной технологии, отвечающей требованиям RoHS (об уменьшении содержания опасных веществ), работают в диапазоне температур -55°C …+125°C и выдерживают пайку при температуре до 260°C в течение 60с максимум.
Более подробную информацию см. в разделе "Медленнодействующие предохранители".
Август 2005: Raychem Circuit Protection выпустила новый элемент защиты по току PolySwitch® TSM600-400.
TSM600-400 представляет собой два полисвитча на ток 400мА, интегрированных в едином компактном SMD корпусе. Оба полисвитча сбалансированы по сопротивлению, которое имеет низкое типовое значение (около 1,05 Ом).
Новый элемент является продолжением серии TSM600 и предназначен для защиты по току телекоммуникационных систем согласно требованиям Telcordia G-1089, UL60950 и TIA-968-A, а также может применяться в сетях, регламентированных Международным Союзом Связистов в Указаниях ITU-T K.20 и K.21. TSM600-400 отвечает требованиям RoHS (об уменьшении содержания опасных веществ).
Июнь 2005: ЗАО "Конкур электрик" предлагает со склада в Санкт-Петербурге самовосстанавливающиеся предохранители (PolySwitch) производства Raychem Circuit Protection TR250-180U на номинальный ток 180 мА. Полисвитчи TR250-180U применяются для защиты модемов, кроссов, DSL-сплиттеров, абонентских линий АТС. Цена на складе в Санкт-Петербурге на TR250-180U для оптовых покупателей - 0,26 доллара США.
Май 2005: Raychem Circuit Protection, продолжая расширять номенклатуру элементов защиты, выпустила полимерные предохранители от электростатического разряда (ESD). Элементы электростатической защиты PESD0402 и PESD0603 разработаны для защиты I/O портов в USB 2.0, IEEE 1394, цифровых оптических интерфейсах (DVI) и антенных переключателей. Они отводят электростатический разряд от чувствительной схемы в оборудовании высокоскоростной передачи данных, принтерах, ноутбуках, сотовых телефонах и других портативных приборах. Имея исключительно низкую емкость (около 0,25 пФ), предохранители PESD0402 и 0603 функционируют при тестировании по методу импульса линии передач (Transmission Line Pulsing, TLP) лучше, чем другие полимерные компоненты защиты от ESD, а, кроме того, имеют низкий ток утечки, меньшие напряжение срабатывания и напряжение удержания.
Элементы PESD выпускаются в корпусах для поверхностного монтажа стандартных для портативной электроники размеров 0402 и 0603, c перспективой появления линейки элементов в корпусе 1206.

Март 2005: Raychem Circuit Protection объявила, что новый элемент защиты по току PolySwitch® TRF600-150 признан соответствующим стандарту UL1434 и прошел испытания по стандарту UL497A. PolySwitch TRF600-150 отвечает требованиям UL к устройствам вторичной защиты телекоммуникационных цепей и обеспечивает токовую защиту телефонных аппаратов, факсов, модемов, устройств кабельного и спутникового телевидения, другого оборудования, соответствующего UL60950 и TIA-968-A. Кроме того, TRF600-150 отвечает положениям RoHS (об уменьшении содержания опасных веществ).

Ноябрь 2004: Raychem Circuit Protection, подразделение Tyco Electronics, выпустило новое издание "Справочника по защите электрических цепей" (Circuit Protection Databook). Издание на 395 страницах дает исчерпывающую информацию по применениям элементов защиты PolySwitchR, SiBarR, SMT-предохранителей и варисторов, а также подробные технические характеристики этих изделий.
Созданная как справочное руководство для инженеров-разработчиков по выбору элементов защиты, книга описывает физические принципы работы данных компонентов и как они используются в устройствах связи, мультимедиа, сетевом оборудовании, промышленной, бытовой и автоэлектронике.
Ознакомиться и заказать книгу можно у официального дистрибьютора Raychem Circuit Protection ЗАО "Конкур электрик".
Ноябрь 2004: ЗАО "Конкур электрик" предлагает со склада в Санкт-Петербурге самовосстанавливающиеся предохранители (PolySwitch) TR250-120 производства Raychem Circuit Protection. Полисвитчи TR250-120 применяются для защиты абонентских линий в АТС, модемном и кроссовом оборудовании. Цена на TR250-120 для оптовых покупателей - 0,20 долларов США.
Сентябрь 2004: Raychem Circuit Protection выпустило на рынок новый элемент защиты по току PolySwitch® для телекоммуникаций. Код этого изделия - TRF600-150. Данный элемент на 25% меньше своего предшественника (TR600-150) и тем самым дает разработчику возможность большей гибкости в размещении компонентов. TRF600-150 может быть использован в качестве многоразового элемента защиты таких устройств, как телефонных и факс-аппаратов, модемов, ADSL сплиттеров и другого телекоммуникационного оборудования, которое должно удовлетворять требованиям стандартов UL 60959 и TIA-968-A. Элемент защиты по току с ПТК TRF600-150 можно заказать в ЗАО "Конкур электрик".
Май 2004: Raychem Circuit Protection (брэнд компании Tyco Electronics Power Components) выходит на рынок с газоразрядниками для защиты по напряжению. Обладая способностью пропускать большой ток и поглощать большое количество энергии, они, как правило используются в качестве элементов защиты первого уровня в телекоммуникационном оборудовании - кроссах, цифровых и аналоговых телефонных станциях, а также в ИВЭП , источниках бесперебойного электропитания, системах ирригации. Выпускаются разрядники с напряжением разряда 75, 90, 150, 230, 250, 350В и т.д. , двух- и трехполюсные, а также с предохранительным механизмом Fail-Safe.
Таким образом, фирма Tyco Electronics Power Components предлагает потребителям практически полный ряд устройств защиты как по току (PolySwitch®., предохранители) , так и по напряжению ( варисторы, разрядники, тиристорные элементы SiBar®).

Май 2004: В портфеле продукции Raychem Circuit Protection появились быстродействующие предохранители в корпусах SMD размеров 1206, 0603, 0402. При малых размерах их отличают высокие токовые показатели, отличная температурная стабильность, высокая надежность и хорошее искроподавление. Предохранители Raychem Circuit Protection применяются в портативных компьютерах, цифровых камерах, сотовых телефонах, ЖКИ дисплеях, DVD-плеерах и другом электронном оборудовании.

30 апреля 2004: Raychem Circuit Protection объявила о расширении серии LVR элементов защиты по току. Новый элемент увеличивает максимальный рабочий ток для серии LVR с 400мА до 550 мА. Это позволяет использовать PolySwitch линейки LVR для защиты от перегрева и повышенного тока полезные нагрузки мощностью до 120 Вт на 220В переменного тока и до 60Вт на 120В.
Разработанные специально для защиты по току в цепях с линейным напряжением 220…240В ( с максимальным напряжением 265В), PolySwitch серии LVR могут успешно применяться для защиты первичных обмоток трансформаторов, зарядных устройств и источников вторичного электропитания по току и от перегрева.

Konkur Electric
197342, г. Санкт-Петербург,
Белоостровская, д. 28, офис 428

105484, г. Москва,
ул. 16-я Парковая, д.21,
корп.1, офис 413
Copyright © ЗАО «Конкур электрик» - электромеханические, электронные и системные компоненты, термопринтеры, сенсорные экраны, touch screen
Частичное или полное копирование материала, размещенного на сайте, без согласия ЗАО «Конкур электрик» запрещено.
Поиск электронных компонентов
Поиск электронных компонентов
