Диапазон Delta обеспечивает высокий уровень производительности и долговечности на быстрорастущих переходных процессах в диапазоне от 100В/мкс до 1кВ/мкс, которые наиболее вероятны при грозовых разрядах.

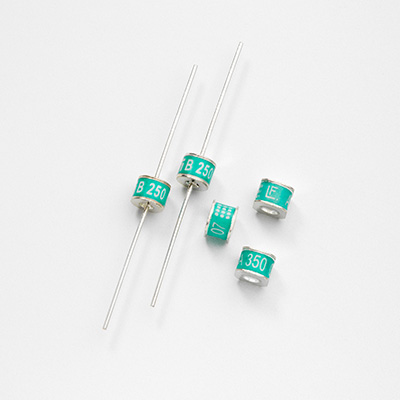

Даташит на газоразрядник серии SL1411A
Особенности:
- Низкие потери
- Отличный отклик на быстрорастущие переходные процессы.
- Сверхнизкая емкость
- Рабочая частота до 1,5 ГГц
- Соответствует требованиям GR-1361, RUS PE-80, ITU K.12 и YD / T940, 950, 1082, 993, 694
- Соответствует RoHS и без свинца
Приложения:
- Широкополосное оборудование
- Оборудование ADSL
- Оборудование XDSL
- Спутниковое и кабельное телевидение
- Общее телекоммуникационное оборудование
- Сплиттеры
Таблица параметров:
Артикул | VMIN Spark (V) |
VNom Spark (V) |
VMAX Spark (V) |
Max Impulse Breakdown @ 100V/?s (V) |
Max Impulse Breakdown @ 1kV/?s (V) |
Co (pF) | Surge Life (Shots) |
Impulse Discharge Current @8/20?s (kA) | AC Discharge Current (A) |
DC Holdover (V) |
SL1411A075A | 60 | 75 | 90 | 450 | 700 | 1.2 | 10 | 10 | 10 | 52 |
SL1411A075C | 60 | 75 | 90 | 450 | 700 | 1.2 | 10 | 10 | 10 | 52 |
SL1411A075SM | 60 | 75 | 90 | 450 | 700 | 1.2 | 10 | 10 | 10 | 52 |
SL1411A090A | 72 | 90 | 108 | 450 | 700 | 1.2 | 10 | 10 | 10 | 52 |
SL1411A090C | 72 | 90 | 108 | 450 | 700 | 1.2 | 10 | 10 | 10 | 52 |
SL1411A090SM | 72 | 90 | 108 | 450 | 700 | 1.2 | 10 | 10 | 10 | 52 |
SL1411A150A Заменён на: CG2145 |
450 | 700 | ||||||||
SL1411A150C Заменён на: CG2145 |
450 | 700 | ||||||||
SL1411A150SM Заменён на: CG2145MS |
450 | 700 | ||||||||
SL1411A230A | 184 | 230 | 276 | 450 | 650 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A230C | 184 | 230 | 276 | 450 | 650 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A230SM | 184 | 230 | 276 | 450 | 650 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A250A | 200 | 250 | 300 | 475 | 700 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A250C | 200 | 250 | 300 | 475 | 700 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A250SM | 200 | 250 | 300 | 475 | 700 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A260A Заменён на: CG2250L |
500 | 700 | ||||||||
SL1411A260C Заменён на: CG2250 |
500 | 700 | ||||||||
SL1411A260SM Заменён на: CG2250MS |
500 | 700 | ||||||||
SL1411A350A | 280 | 350 | 420 | 600 | 800 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A350C | 280 | 350 | 420 | 600 | 800 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A350SM | 280 | 350 | 420 | 600 | 800 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A470A | 376 | 470 | 564 | 650 | 1000 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A470C | 400 | 470 | 540 | 700 | 1.2 | 10 | 10 | 10 | 135 | |
SL1411A470SM | 400 | 470 | 540 | 700 | 1.2 | 10 | 10 | 10 | 135 | |
SL1411A600A | 480 | 600 | 720 | 800 | 1000 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A600C | 480 | 600 | 720 | 800 | 1000 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A600SM | 850 | 1.2 | 10 | 10 | 10 | 135 | ||||
SL1411A800A Заменён на: CG2800L |
640 | 800 | 960 | 1400 | 1600 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A1000A Устаревший: 2009-04-03 Заменён на: CG21000L |
850 | 1000 | 1150 | 1300 | 1.5 | 10 | 10 | 10 | 135 | |
SL1411A1000C Устаревший: 2009-04-03 Заменён на: CG21000 |
850 | 1000 | 1150 | 1300 | 1.5 | 10 | 10 | 10 | 135 | |
SL1411A1000SM Устаревший: 2009-04-03 Заменён на: CG21000MS |
850 | 1000 | 1150 | 1300 | 1.5 | 10 | 10 | 10 | 135 | |
SL1411A800C Устаревший: 2009-04-03 Заменён на: CG2800 |
640 | 800 | 960 | 1400 | 1600 | 1.2 | 10 | 10 | 10 | 135 |
SL1411A800SM Устаревший: 2009-04-03 Заменён на: CG2800MS |
680 | 800 | 920 | 1100 | 1.5 | 10 | 10 | 10 | 135 |
