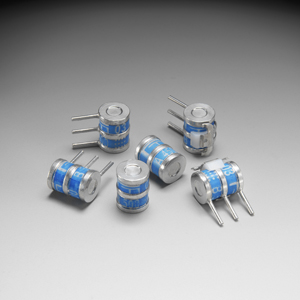

Даташит на газоразрядник серии SL1021B
Особенности:
- Отличный отклик на быстрорастущие переходные процессы.
- Сверхнизкая емкость
- Возможен термозамыкатель
Приложения:
- Широкополосное оборудование
- Оборудование ADSL
- Оборудование XDSL
- Спутниковое и кабельное телевидение
- Общее телекоммуникационное оборудование
Таблица параметров:
Артикул | VMIN Spark (V) |
VNom Spark (V) |
VMAX Spark (V) |
Max Impulse Breakdown @ 100V/?s (V) |
Max Impulse Breakdown @ 1kV/?s (V) |
Co (pF) | Surge Life (Shots) |
Impulse Discharge Current @8/20?s (kA) | AC Discharge Current (A) |
DC Holdover (V) |
SL1021B090C | 70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B090R | 70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B090R-041 | 72 | 90 | 120 | 700 | 1.5 | 10 | 10 | 10 | 52 | |
SL1021B090RF | 70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B090RF-041 | 70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B090X | 70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B230C | 184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 10 | 135 |
SL1021B230CF | 184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 135 | |
SL1021B230R | 184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 10 | 135 |
SL1021B230RF | 184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 10 | 135 |
SL1021B230X | 184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 135 | |
SL1021B250C | 200 | 250 | 300 | 400 | 600 | 1 | 10 | 10 | 135 | |
SL1021B250R | 200 | 250 | 300 | 400 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B250RF | 200 | 250 | 300 | 400 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B250X | 200 | 250 | 300 | 400 | 600 | 1 | 10 | 10 | 135 | |
SL1021B260C | 210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B260CF | 210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B260R | 210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B260RF | 210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B300R | 240 | 300 | 360 | 450 | 650 | 1 | 10 | 10 | 10 | 135 |
SL1021B300RF | 240 | 300 | 360 | 450 | 650 | 1 | 10 | 10 | 135 | |
SL1021B350C | 280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 10 | 135 |
SL1021B350PF | 280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 135 | |
SL1021B350R | 280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 10 | 135 |
SL1021B350RF | 280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 10 | 135 |
SL1021B350X | 280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 135 | |
SL1021B400C | 320 | 400 | 480 | 550 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B400R | 320 | 400 | 480 | 550 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B400RF | 320 | 400 | 480 | 550 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B420C | 345 | 420 | 500 | 600 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B420R | 345 | 420 | 500 | 600 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B420RF | 345 | 420 | 500 | 600 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B450C | 360 | 450 | 540 | 650 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B450R | 360 | 450 | 540 | 650 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B450RF | 360 | 450 | 540 | 650 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B450RF-042 | 360 | 450 | 540 | 650 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B500C | 400 | 500 | 600 | 700 | 900 | 1 | 20 | 10 | 10 | 135 |
SL1021B500R | 400 | 500 | 600 | 700 | 900 | 1 | 20 | 10 | 10 | 135 |
SL1021B500RF | 400 | 500 | 600 | 700 | 900 | 1 | 20 | 10 | 10 | 135 |
SL1021B090RG-041 Obsolete: 2015-02-01 |
70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B090RG Obsolete: 2015-02-01 Replaced By: SL1021B090RF |
70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B090RS Obsolete: 2009-04-03 Replaced By: SL1021B090RG |
70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B090T Obsolete: 2009-04-03 |
70 | 90 | 120 | 550 | 700 | 1 | 10 | 10 | 10 | 52 |
SL1021B200C Obsolete: 2009-04-03 |
150 | 200 | 250 | 350 | 450 | 1 | 20 | 10 | 10 | 135 |
SL1021B200RF Obsolete: 2009-04-03 |
150 | 200 | 250 | 350 | 450 | 1 | 20 | 10 | 10 | 135 |
SL1021B200RG Obsolete: 2015-02-01 |
150 | 200 | 250 | 350 | 450 | 1 | 10 | 10 | 135 | |
SL1021B200R Obsolete: 2009-04-03 |
150 | 200 | 250 | 350 | 450 | 1 | 20 | 10 | 10 | 135 |
SL1021B200RS Obsolete: 2009-04-03 Replaced By: SL1021B200RG |
150 | 200 | 250 | 350 | 450 | 1 | 10 | 10 | 135 | |
SL1021B200T Obsolete: 2009-04-03 |
150 | 200 | 250 | 350 | 450 | 1 | 20 | 10 | 10 | 135 |
SL1021B230C-034 Obsolete: 2009-04-03 |
196 | 230 | 295 | 450 | 1.5 | 10 | 10 | 135 | ||
SL1021B230CS Obsolete: 2009-04-03 |
184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 135 | |
SL1021B230RG-002 Obsolete: 2015-02-01 |
200 | 230 | 265 | 500 | 1.5 | 10 | 10 | 135 | ||
SL1021B230RG Obsolete: 2015-02-01 Replaced By: SL1021B230RF |
184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 135 | |
SL1021B230RS Obsolete: 2009-04-03 Replaced By: SL1021B230RG |
184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 135 | |
SL1021B230T Obsolete: 2009-04-03 |
184 | 230 | 276 | 350 | 500 | 1 | 10 | 10 | 10 | 135 |
SL1021B250RF-031 Obsolete: 2009-04-03 Replaced By: SL1024B250RG |
200 | 250 | 300 | 450 | 1.5 | 10 | 10 | 135 | ||
SL1021B250RG-037 Obsolete: 2015-02-01 |
200 | 250 | 300 | 400 | 600 | 1 | 10 | 10 | 135 | |
SL1021B250RG Obsolete: 2015-02-01 Replaced By: SL1021B250RF |
200 | 250 | 300 | 400 | 600 | 1 | 10 | 10 | 135 | |
SL1021B250RS-037 Obsolete: 2009-04-03 Replaced By: SL1021B250RG |
200 | 250 | 300 | 600 | 1.5 | 10 | 10 | 135 | ||
SL1021B250RS Obsolete: 2009-04-03 Replaced By: SL1021B250RG |
200 | 250 | 300 | 400 | 600 | 1 | 10 | 10 | 135 | |
SL1021B260R-041 Obsolete: 2009-04-03 Replaced By: SL1021B260R |
210 | 260 | 310 | 600 | 1.5 | 10 | 10 | 10 | 135 | |
SL1021B260RF-041 Obsolete: 2009-04-03 Replaced By: SL1021B260RF |
210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B260RG-041 Obsolete: 2015-02-01 |
210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B260RG Obsolete: 2015-02-01 Replaced By: SL1021B260RF |
210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B260RS Obsolete: 2009-04-03 Replaced By: SL1021B260RG |
210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B260T Obsolete: 2009-04-03 |
210 | 260 | 310 | 420 | 600 | 1 | 10 | 10 | 10 | 135 |
SL1021B300M Obsolete: 2009-04-03 |
240 | 300 | 360 | 450 | 650 | 1 | 10 | 10 | 135 | |
SL1021B300RG Obsolete: 2015-02-01 Replaced By: SL1021B300RF |
240 | 300 | 360 | 450 | 650 | 1 | 10 | 10 | 135 | |
SL1021B300RS Obsolete: 2009-04-03 Replaced By: SL1021B300RG |
240 | 300 | 360 | 450 | 650 | 1 | 10 | 10 | 135 | |
SL1021B350R-002 Obsolete: 2009-04-03 Replaced By: SL1021B350R |
280 | 350 | 420 | 700 | 1.5 | 5 | 5 | 135 | ||
SL1021B350R-043 Obsolete: 2009-04-03 Replaced By: SL1021B350R |
280 | 350 | 420 | 700 | 1.5 | 5 | 5 | 135 | ||
SL1021B350RF-041 Obsolete: 2009-04-03 Replaced By: SL1021B350RF |
280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 135 | |
SL1021B350RG-041 Obsolete: 2015-02-01 |
280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 135 | |
SL1021B350RG Obsolete: 2015-02-01 Replaced By: SL1021B350RF |
280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 135 | |
SL1021B350RS Obsolete: 2009-04-03 Replaced By: SL1021B350RF |
280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 135 | |
SL1021B350T Obsolete: 2009-04-03 |
280 | 350 | 420 | 500 | 700 | 1 | 10 | 10 | 10 | 135 |
SL1021B400RG Obsolete: 2015-02-01 Replaced By: SL1021B400RF |
320 | 400 | 480 | 550 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B400RS Obsolete: 2009-04-03 Replaced By: SL1021B400RG |
320 | 400 | 480 | 550 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B420R-040 Obsolete: 2009-04-03 Replaced By: SL1021B420R |
336 | 420 | 504 | 900 | 1.5 | 10 | 10 | 10 | 135 | |
SL1021B420RG Obsolete: 2015-02-01 Replaced By: SL1021B420RF |
345 | 420 | 500 | 600 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B420RS Obsolete: 2009-04-03 Replaced By: SL1021B420RG |
345 | 420 | 500 | 600 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B450RG-042 Obsolete: 2015-02-01 |
360 | 450 | 540 | 750 | 1.5 | 10 | 10 | 10 | 135 | |
SL1021B450RG Obsolete: 2015-02-01 Replaced By: SL1021B450RF |
360 | 450 | 540 | 650 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B450RS Obsolete: 2009-04-03 Replaced By: SL1021B450RG |
360 | 450 | 540 | 650 | 800 | 1 | 10 | 10 | 10 | 135 |
SL1021B500RG Obsolete: 2015-02-01 Replaced By: SL1021B500RF |
400 | 500 | 600 | 700 | 900 | 1 | 20 | 10 | 10 | 135 |
SL1021B500RS Obsolete: 2009-04-03 Replaced By: SL1021B500RG |
400 | 500 | 600 | 700 | 900 | 1 | 20 | 10 | 10 | 135 |
SL1021B500T Obsolete: 2009-04-03 |
400 | 500 | 600 | 700 | 900 | 1 | 20 | 10 | 10 | 135 |
SL1021B560R-039 Obsolete: 2009-04-03 Replaced By: SL1021B500R |
420 | 560 | 700 | 900 | 1.5 | 20 | 10 | 10 | 135 | |
SL1021B560R Obsolete: 2009-04-03 Replaced By: SL1021B500R |
420 | 560 | 700 | 900 | 1.5 | 20 | 10 | 10 | 135 | |
SL1021B600C Obsolete: 2009-04-03 |
480 | 600 | 720 | 850 | 1000 | 1 | 20 | 10 | 10 | 135 |
SL1021B600R-038 Obsolete: 2009-04-03 |
480 | 600 | 720 | 1400 | 1.5 | 20 | 10 | 10 | 135 | |
SL1021B600RF Obsolete: 2009-04-03 |
480 | 600 | 720 | 850 | 1000 | 1 | 20 | 10 | 10 | 135 |
SL1021B600RG Obsolete: 2015-02-01 |
480 | 600 | 720 | 850 | 1000 | 1 | 20 | 10 | 10 | 135 |
SL1021B600R Obsolete: 2009-04-03 |
480 | 600 | 720 | 850 | 1000 | 1 | 20 | 10 | 10 | 135 |
SL1021B600RS Obsolete: 2009-04-03 Replaced By: SL1021B600RG |
480 | 600 | 720 | 850 | 1000 | 1 | 20 | 10 | 10 | 135 |
