Применение компонентов Tyco Electronics в сетевом и телекоммуникационном оборудовании

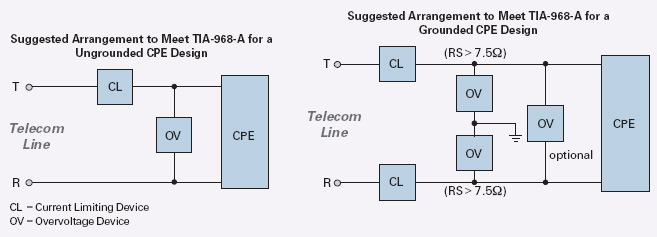

Требования стандартов UL60950 и TIA-968-A для телекоммуникационного оборудования
Все телекоммуникационное оборудование используемое на территории Северной Америки должно удовлетворять стандартам UL60950 и TIA-968-A. Для этой цели оптимально подходят устройства защиты компании Raychem Circuit Protection специально разработанные с учетом этих стандартов.




- TRF600, TS600, TSM600
- TM2P
- FT600

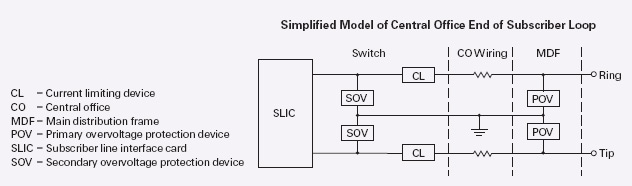

Требования стандарта GR-1089 к оборудованию телефонных сетей PSTN
GR-1089 - стандарт защиты телекоммуникационного оборудования телефонных сетей PSTN в Северной Америке. На рисунке приведен вариант защиты оборудования по этому стандарту.



- TRF600, TS600, TSM600
- GTC
- FT600

GR-1089-CORE, редакция 4
Для предотвращения повреждения телекоммуникационного оборудования от внешних воздействий, типа молний и т.п., необходима многоступенчатая защита основанная на постепенном ослаблении уровня опасного воздействия. Компания Raychem Circuit Protection выпускает широчайший спектр компонентов защиты для первой, второй и третьей ступени систем защиты оборудования для телефонных линий общего пользования.



- TRF600, TS600, TSM600
- GTC
- FT600
Рекомендации ITU-T
На рисунке показан ряд решений на базе самовосстанавливающихся устройств Raychem по защите оборудования на базе рекомендаций ITU-T для центральных офисов (К.20), потребителей (К.21) и сетей доступа (К.45).



- TCF250, TRF250, TS250, TSV250
- GTC
- FT600

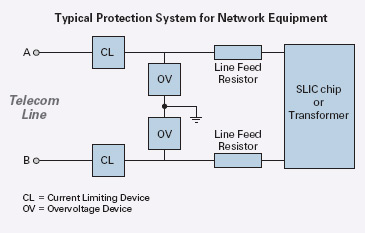

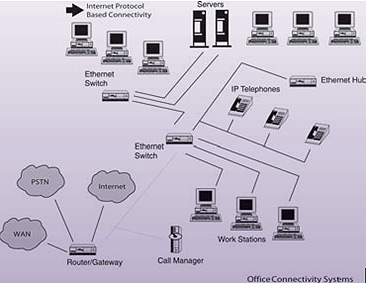

Защита оборудования внутренних сетей связи
Телекоммуникационное оборудование непосредственно не связанное с PSTN-сетью менее подвержено опасным воздействиям, но все же и ему необходима защита. Вот несколько рекомендаций по защите сетей LAN, WLL, VoIP и других внутренних сетей связи.



- TCL250, TRF250, TS250, TSV250
- GTC
- FT600

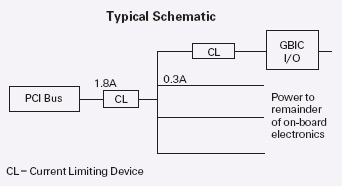

Оптические каналы связи
Сетевые карты для оптических каналов связи подсоединяются к персональным компьютерам и серверам с использованием интерфейсов PCI и GPIB.

Короткие замыкания во время тестирования сетевых устройств или их "горячей" замены, неправильная установка карт или использование заведомо не сертифицированного оборудования - все это может привести к отказам и поломкам системы.



- RUEF
- SFS
- miniSMDC110F, miniSMDC260F

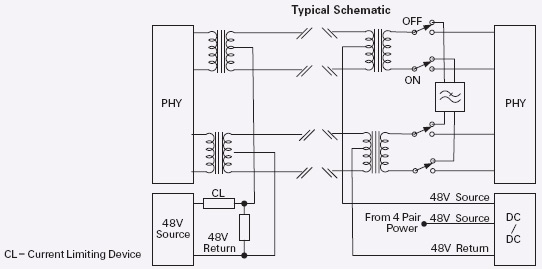

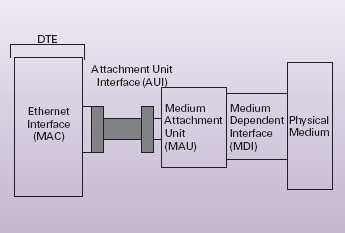

IEEE 802.3 - стандарт Ethernet-сетей с совместной передачей питания
Стандарт IEEE 802.3 определяет технические требования к передаче электроэнергии по сетям Ethernet. Напряжение питания для устройств питающихся от локальной сети, например IP-телефонов и т.п., может быть 12-15В, а потребляемые токи 500 мА.

Источники питания и согласующие трансформаторы таких сетевых карт нуждаются в защите от коротких замыканий, вызывающих сбои и повреждения оборудования.





- RXEF, RUEF
- SFF
- miniSMDC100F/16, miniSMDC075F, SMD30F-2018

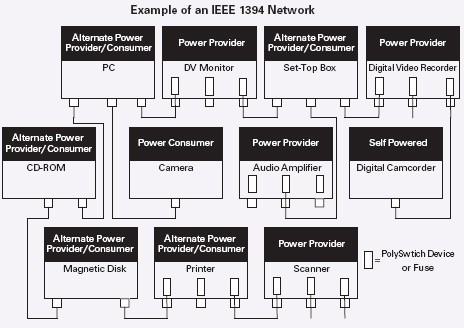

IEEE 1394 FireWire, i.Link
Архитектура сети стандарта IEEE 1394 выдвигает серьезные требования к обеспечению электропитания сетевых устройств. Они могут потреблять токи до 1,5А при напряжениях 8-33В.

Устройства PolySwitch могут обеспечить защиту сетевых устройств от коротких замыканий и проблем возникающих при "горячей" замене оборудования.



- RTEF
- SFS
- SMD

Защита портов ввода/вывода
Для того, чтобы соответствовать требованиям стандарта безопасности UL 60950, порты ввода/вывода должны уметь ограничивать или прерывать токи, вызванные перегрузками или короткими замыканиями.



- RUEF, RUSBF
- SFF, SFS
- miniSMD, microSMD, nanoSMD, SMD
- PolyZEN
- GTC
- PESD, SESD

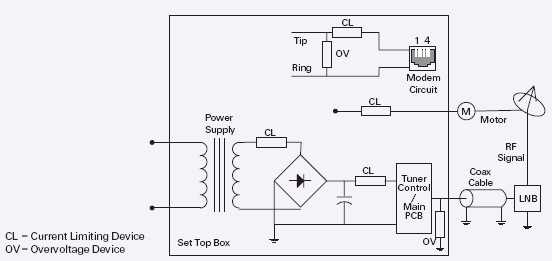

Спутниковые ресиверы
Коротки замыкания в источнике питания и сопутствующих схемах спутникового ресивера могут произойти в результате повреждения коаксиального кабеля или коммутации разъемов спутниковой антенны и ресивера.



- RXEF
- SFF
- miniSMD, SMD
- GTC

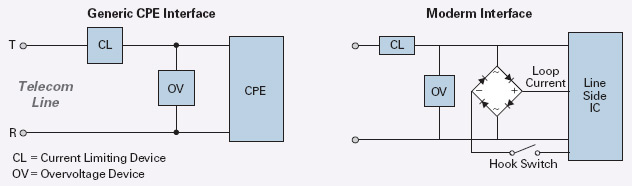

Потребительское телекоммуникационное оборудование
Необходимость защиты потребительского телекоммуникационного оборудования от ошибок монтажа, молний и т.п. вынуждает применять разнообразные компоненты защиты. Рекомендуем применять защиту основанную на региональных стандартах.



- TRF600, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600
- RXEF
- SMD

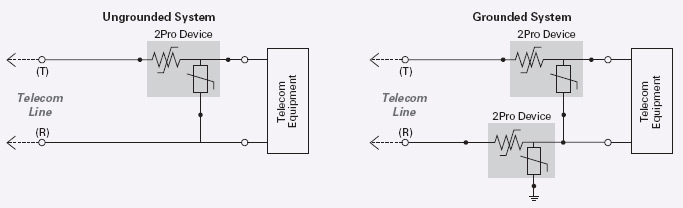

Потребительское телекоммуникационное оборудование с устройствами 2Pro
Устройства 2Pro помогают защитить оборудование сетей PSTN и VoIP от повреждений вызванных молниями, электростатическими разрядами, наведенной ЭДС от силовых ЛЭП и т.п.

Без применения защиты возникает риск поломки оборудования и безопасности жизни человека.



- GTC
- FT600
- TM2P

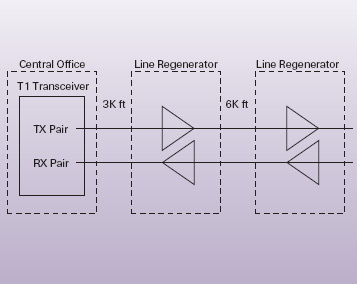

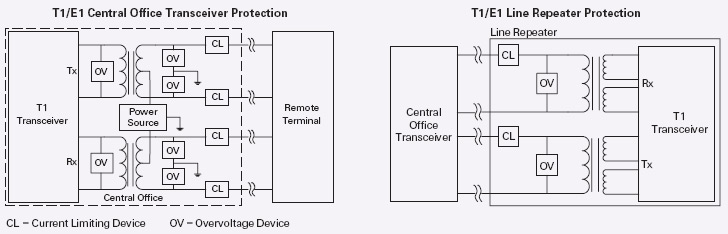

Оборудование Т1/Е1
Оборудование T1/E1 должно быть защищено от ущерба, наносимого переходными процессами, молниями и т.п., которые могут привести к порче приемопередатчиков. Вот рекомендации, основанные на региональных стандартах.




- TRF600, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600

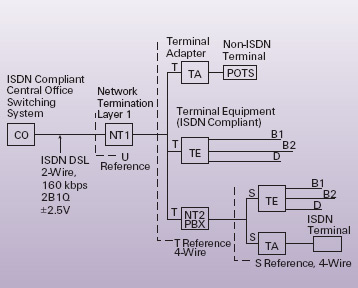

Оборудование ISDN
Оборудование ISDN по требованиям стандартов нуждается в защите от молний и переходных процессов. Вот рекомендации по защите на базе компонентов Raychem Circuit Protection.




- TRF600, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600

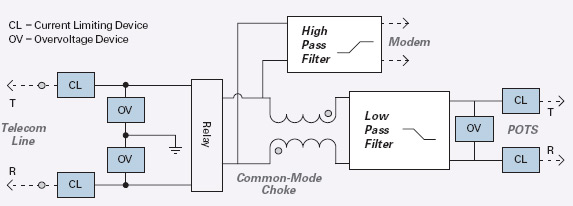

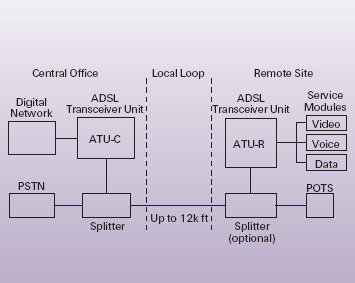

Оборудование ADSL
Сплиттеры, применяемые в оборудовании ADSL для разделения сигналов должны быть защищены от внешних и внутренних неисправностей. Вот решения, основанные на региональных стандартах.




- TRF600, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600

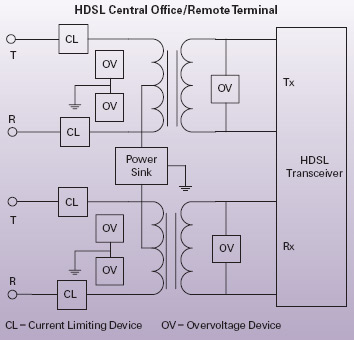

Оборудование HDSL
Молнии, переходные процессы, наведенная ЭДС и другие проблемы могут привести к выходу из строя дорогостоящего оборудования HDSL. Для его защиты приводим наши рекомендации.



- TRF600, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600

Модули MDF
MDF модули имеют двухступенчатую защиту. Первая ступень ограничивает самые опасные воздействия, например удары молний. Вторая ступень еще больше ослабляет воздействия ограниченные первой ступенью и сама ограничивает опасные воздействия с более низкой энергией.



- TRF600, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600

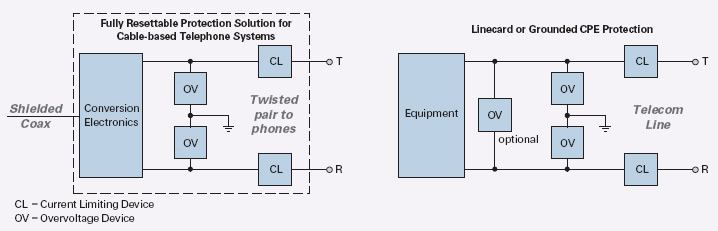

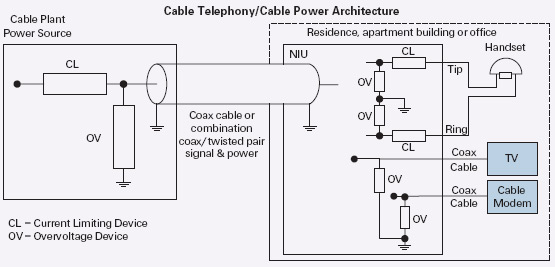

Телефонные кабели
Электроника используемая при построении телефонных сетей на основе коаксиальных кабелей или витых пар восприимчива к воздействию наводок на участки кабеля. Применение защиты непосредственно в этих устройствах значительно уменьшает риски. Примером таких устройств являются делители и ответвители мощности.



- TRF600, BBRF, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600

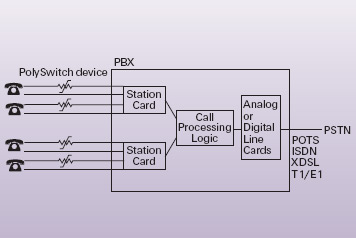

Защита АТС
Ниже приведены рекомендации для защиты АТС от коротких замыканий и т.п.



- TRF600, TRF250, TS250, TSV250, TS600, TSM600
- GTC
- FT600

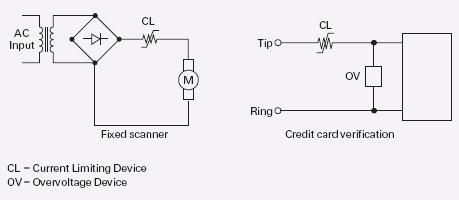

Оборудование POS
Оборудование непосредственно связанное с телефонными линиями так же может подвергаться опасным воздействиям, типа молний, наведенной ЭДС и т.п. Это может быть банковское оборудование, сканеры, считыватели карт и другое оборудование.



- TRF, TS
- FT600
- RXEF, RUEF
- SFF, SFS
- miniSMD, SMD
