Высокочастотные и сигнальные реле

Fujitsu Components является производителем №1 сигнальных реле в мире. Сигнальные реле - это реле с нагрузочной способностью контактов, не превышающей 2А. Так как чаще всего такие реле применяются в различных устройствах связи, их еще называют телекоммуникационными. Подаваемое на обмотку управляющее напряжение для сигнальных реле Fujitsu находится в диапазоне от 1,5 до 48 В (для разных серий набор напряжений различен).
Сигнальные реле выпускаются в различных исполнениях - с прямыми выводами, для поверхностного монтажа и для поверхностного монтажа с уменьшенной монтажной площадью.
В настоящее время производятся следующие сигнальные реле:

  • миниатюрные реле 2-го поколения (2G): RY, SY, MZ;
  • субминиатюрные реле 3-го поколения (3G): NA, A, FTR-B2;
  • сверхминиатюрные реле 4-го поколения (4G): FTR-B3, FTR-B4,FTR-C1,FTR-C2;
  • высокочастотные реле (FTR-B3-RF).

Это сверхнадежные герметичные сигнальные реле, доказавшие свое качество в аппаратуре мировых лидеров телекоммуникационной индустрии. Некоторые из сигнальных реле (серии RY) "pin-to-pin" с успехом заменяют массовые российские реле серии РЭК55 (при этом превосходя на порядок по количеству механических срабатываний), другие - например, FTR-B3, FTR-B4, NA или A не имеют отечественных аналогов и благодаря своим сверхминиатюрным размерам позволяют существенно уменьшать габариты телекоммуникационного оборудования.

Особенно серьезного эффекта можно добиться, применяя в новых разработках сигнальные реле четвертого поколения. Есть два варианта исполнения: низкопрофильные сигнальные реле (7,2 х 10,6 х 5,45мм) реле серии FTR-B3, имеющие абсолютно минимальную высоту 5,45 мм и вес 0,85г; и узкие (5,7х10,6х9,0) реле серии FTR-B4, обеспечивающие минимум занимаемой площади (60,42 кв.мм) на плате при весе 1 г. Оба варианта реле доступны в исполнении для поверхностного и сквозного монтажа.

Отдельно следует отметить серию высокочастотных сигнальных реле – реле FTR-B3-RF, разработанный Fujitsu в рамках серии FTR-B3. FTR-B3-RF рассчитаны на частоты до 1ГГц и в диапазоне напряжения обмотки от 1,5 до 24 В.

Таблица 1. Сигнальные реле
Серия Вид реле ШхДхВ, мм Вес Контакты   Iраб.   Uобм. Механическая износостойкость
A 9,0х14,0х5,0 1,2г 10-5... 1,5...24В

(48)

100*106оп.(A)10*106оп.
(AL,AL-D)
FTR-B3 7,2х10,6х5,45 0,86г 10-5... 1,5...24В 50*106оп.
FTR-B3-RF 7.7 x 11.1 x 5.45 0,86г 10-5... 1,5...24В 50*106оп.
FTR-B4 5,7х10,6х9,0 1,0г 10-5... 1,5...24В 50*106оп.
FTR-C1 FTR-C1 7,5х15х9,35   3...24В 100*103оп.
FTR-C2 FTR-C2 9,9х20х11,4   3...12В 100*106оп.
NA 7,4х14,9х9,7 1,6г 10-5... 1,5...24В

(48)

100*106оп.
(NA)10*106оп. (NAL,NAL-D)
RY 9,8х20,2х12,5 5,0г 10-5... 4,5...48В 20*106оп
SY 7,4x12,5x9,5 1,7г 1C 10-4... 1,5...24В 5*106оп.
MZ 11,4х15,4х11,0 3,5г 10-4... 1,5...48В 20*106оп.


Таблица 2. ВЧ-реле (900МГц)
Серия Вид реле ШхДхВ, мм Вес Контакт Iраб. Uобм. Механическая износостойкость
FTR-B3-RF 8,2х13,6х5,45 1,3г до 1А 1,5...24В 5*106оп.


Реле, снятые с производства

Серия Вид реле ШхДхВ Вес  Контакт Iраб. Uобм. Механическая
износостойкость
FBR18 FBR18 7,4х14,7х10,2 1,9г 10-5... 1,5...24В 100*106оп.
FTR-B2 17,4х9,9х9,3 3,9г

10-5... 4,5; 12В 10*106оп.
RA 10,0х20,05х9,9 3,7г 10-5... 1,5...48В 20*106оп.
RA4 RA4 10,0х35,2х9,9 6,4г 10-5... 1,5...48В 20*106оп.

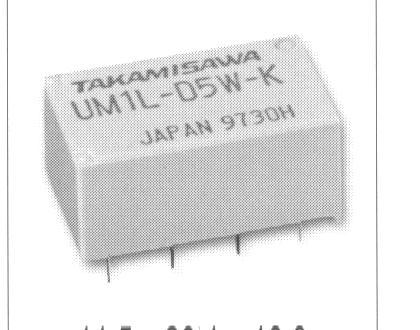

UM1 11,5х20,1х10,0 4,0г до 1А 1,5...48В 1*106оп.
