Решения на базе VoIP оборудования семейства DYNAMIX

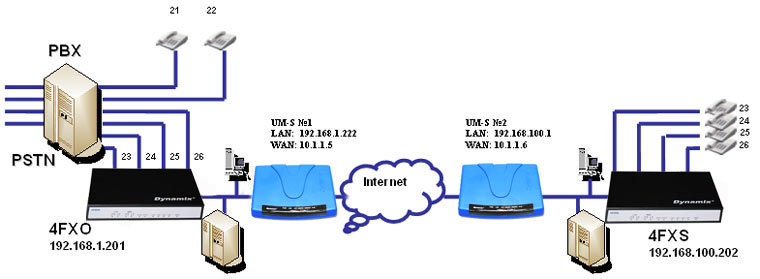

Проброс телефонных линий (Peer-to-Peer + Hotline) по DSL каналу на Dynamix UM-S через NAT

Используемое оборудование: DYNAMIX UM - S, Dynamix DW FXS–04 и Dynamix DW 4 FXO.



Настройка модема DYNAMIX UM-S для работы с VOIP

1. Настройки VoIP оборудования:

Настройки VoIP шлюза с IP-адресом 192.168.100.202 (4FXS)

usr/config$ flash –clean
usr/config$ ifaddr -ip 192.168.100.202 -mask 255.255.255.0 -gate 192.168.100.1
usr/config$ h323 -mode 1
usr/config$ h323 -line1 501 -line2 502 -line3 503 -line4 504
usr/config$ line -config 1 hotline 801
usr/config$ line -config 2 hotline 802
usr/config$ line -config 3 hotline 803
usr/config$ line -config 4 hotline 804
usr/config$ pbook -add name 801 ip 192.168.1.201 e164 801
usr/config$ pbook -add name 802 ip 192.168.1.201 e164 802
usr/config$ pbook -add name 803 ip 192.168.1.201 e164 803
usr/config$ pbook -add name 804 ip 192.168.1.201 e164 804
usr/config$ ifaddr –ipsharing 1 10.1.1.6
usr/config$ sysconf -keypad 0
usr/config$ support –fstart 1
usr/config$ support –tunnel 1
usr/config$ commit
usr/config$ reboot


Настройки VoIP шлюза с IP-адресом 192.168.1.201 (4FXO)

usr/config$ flash –clean
usr/config$ ifaddr -ip 192.168.1.201 -mask 255.255.255.0 -gate 192.168.1.222
usr/config$ h323 -mode 1
usr/config$ h323 -line1 801 -line2 802 -line3 803 -line4 804
usr/config$ line -config 1 hotline 501
usr/config$ line -config 2 hotline 502
usr/config$ line -config 3 hotline 503
usr/config$ line -config 4 hotline 504
usr/config$ pbook -add name 501 ip 10.1.1.6 e164 501
usr/config$ pbook -add name 502 ip 10.1.1.6 e164 502
usr/config$ pbook -add name 503 ip 10.1.1.6 e164 503
usr/config$ pbook -add name 504 ip 10.1.1.6 e164 504
usr/config$ sysconf -keypad 0
usr/config$ support –fstart 1
usr/config$ support –tunnel 1
usr/config$ commit
usr/config$ reboot


Телефонные номера с 23 по 26 вынесены по IP


2. Настройки G.SHDSL модема-маршрутизатора Dynamix UM-S №2:

NAT/DMZ Function: - Enable
Lan IP Address - 192.168.100.1
WAN IP Address - 10.1.1.6
Default Gateway - 10.1.1.5
Необходимо заполнить Virtual Server Mapping Parameters:


В общем случае VoIP шлюзы используют следующие порты:

TCP port:
1025: Q.931/H.225 gatekeeper mode
1027: H.245
1045: H.245
1502: T.120
1718: Gatekeeper discovery
1720: H.323 Call Setup
1731: Audio Call Control
UDP port:
1024: RAS
1719: Gatekeeper RAS
16384 ~16479: RTP/RTCP

Для описанного примера Hotline на четырехпортовом устройстве достаточно открыть следующие порты:

TCP port 1720 H.323 Call Setup
UDP ports 16384~16391 по два порта на каждую линию, для передачи голосового трафика
TCP port 23 для доступа к шлюзу DW-04/H через Telnet

Таким образом, по одному IP адресу 10.1.1.6 получаем доступ из внешнего мира через WEB на UM-S, и через Telnet на DW-04/H.
