*Изменены названия VoIP оборудования серии Dynamix DW
Применяемое оборудование: Dynamix DW 4 FXO/S
Настройки VoIP шлюза с IP-адресом 192.168.1.1 (4FXO)
$ flash –clean
$ ifaddr -ip 192.168.1.1 -mask 255.255.255.0 -gate 192.168.1.254
$ h323 -mode 1
$ h323 -line1 501 -line2 502 -line3 503 -line4 504
$ line -config 1 hotline 801
$ line -config 2 hotline 802
$ line -config 3 hotline 803
$ line -config 4 hotline 804
$ pbook -add name FXO_2 ip 192.168.1.2 e164 8
$ commit
$ reboot
Настройки VoIP шлюза с IP-адресом 192.168.1.2 (4FXO)
$ flash –clean
$ ifaddr -ip 192.168.1.2 -mask 255.255.255.0 -gate 192.168.1.254
$ h323 -mode 1
$ h323 -line1 801 -line2 802 -line3 803 -line4 804
$ line -config 1 hotline 501
$ line -config 2 hotline 502
$ line -config 3 hotline 503
$ line -config 4 hotline 504
$ pbook -add name FXO_1 ip 192.168.1.1 e164 5
$ commit
$ reboot

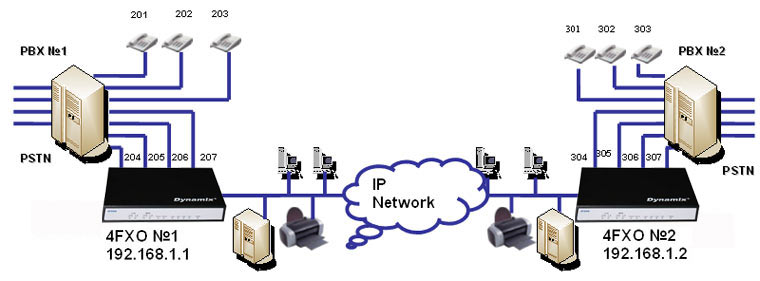

Два шлюза Dynamix DW-0004/H подключены к внутренним линиям разнесенных АТС.
Чтобы с АТС №1 позвонить абоненту на АТС №2, абонент 201 набирает 204 (номер линии, включенной в 1-й порт FXO №1), слышит сигнал «Ответ станции» от АТС № 2, и донабирает нужный номер.
Примерная строка для нормального отбоя:
$ tone 1 425 425 8 8 30 30 30 30
Поддержка FAX T.38:
$ support –t38 1 –t38ecm 0 –faxrdd 2 –fstart 1 –tunnel 1 –h245fs 1
