Решения на базе VoIP оборудования семейства DYNAMIX


Проброс телефонных линий по IP (Peer-to-Peer + Hotline) для шлюзов Dynamix с 4*FXS и 4*FXO портами по протоколу SIP

*Изменены названия VoIP оборудования серии Dynamix DW

Применяемое оборудование: Dynamix DW FXS – 04/S, Dynamix DW 4 FXO/S, Dynamix DW-2640

Общая последовательность конфигурирования VoIP шлюзов Dynamix:
  1. Сетевые настройки - назначить шлюзам IP-адрес, маску и шлюз по умолчанию
  2. Перевести шлюзы в режим Gatekeeper (SIP-Proxy) или Peer-to-Peer
  3. В режиме Gatekeeper (SIP-Proxy) указать его IP-адрес
  4. Назначить телефонные номера портам VoIP шлюзов
  5. В телефонную книгу занести имя, телефонный номер и IP-адрес шлюза назначения.


Настройки VoIP шлюза с IP-адресом 192.168.1.2 (4FXS)
4FXS Application Rom: 4asipfxs.114

usr/config$ flash -clean
usr/config$ ifaddr -ip 192.168.1.2 -mask 255.255.255.0 -gate 192.168.1.254
usr/config$ sip -mode 0
usr/config$ sysconf -service 1
usr/config$ sip -line1 101 -line2 102 -line3 103 -line4 104
usr/config$ pbook -add name 301 ip 192.168.1.1 e164 301
usr/config$ pbook -add name 302 ip 192.168.1.1 e164 302
usr/config$ pbook -add name 303 ip 192.168.1.1 e164 303
usr/config$ pbook -add name 304 ip 192.168.1.1 e164 304
usr/config$ bureau -hotline 1 192.168.1.1 301
usr/config$ bureau -hotline 2 192.168.1.1 302
usr/config$ bureau -hotline 3 192.168.1.1 303
usr/config$ bureau -hotline 4 192.168.1.1 304
usr/config$ commit
usr/config$ reboot


Настройки VoIP шлюза с IP-адресом 192.168.1.1
4FXO Application Rom: 4asipfxo.100e

usr/config$ flash -clean
usr/config$ ifaddr -ip 192.168.1.1 -mask 255.255.255.0 -gate 192.168.1.254
usr/config$ sip -mode 0
usr/config$ sip -line1 301 -line2 302 -line3 303 -line4 304
usr/config$ line -config 1 hotline 101
usr/config$ line -config 2 hotline 102
usr/config$ line -config 3 hotline 103
usr/config$ line -config 4 hotline 104
usr/config$ pbook -add name 101 ip 192.168.1.2 e164 101
usr/config$ pbook -add name 102 ip 192.168.1.2 e164 102
usr/config$ pbook -add name 103 ip 192.168.1.2 e164 103
usr/config$ pbook -add name 104 ip 192.168.1.2 e164 104
usr/config$ commit
usr/config$ reboot


Настройка факсовой части:
support -t38 1
support -modem 1
support -faxecam 1
support faxrd 2
support faxmd 2
support faxmaxrate 14400


Телефонные номера 204 и 207 вынесены по IP.

Настройка Dynamix DW-2640 (FXO-4)

Общая последовательность:
1. Подключитесь через Ethernet по LAN (ip 192.168.123.123) или WAN (ip 10.1.1.3).

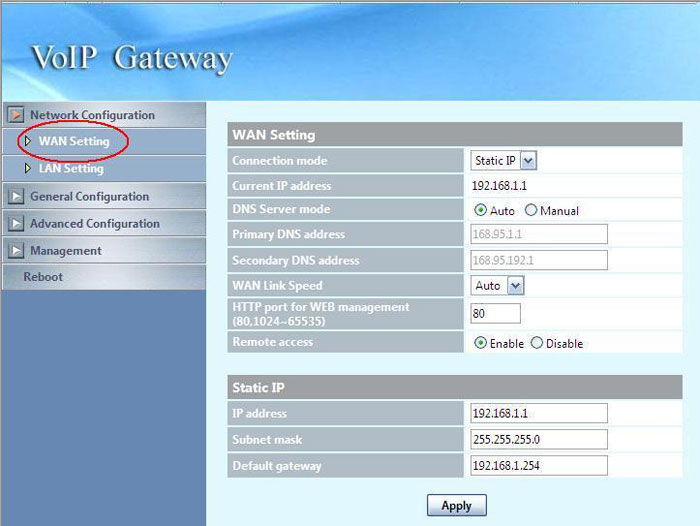

2. Например установите для WAN ip 192.168.1.1

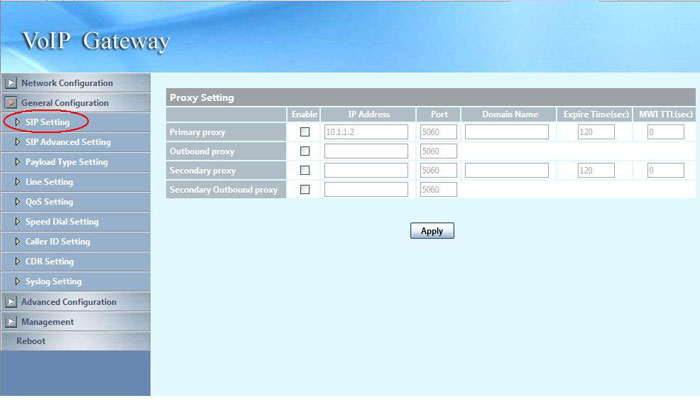

3. Отключите настройки прокси

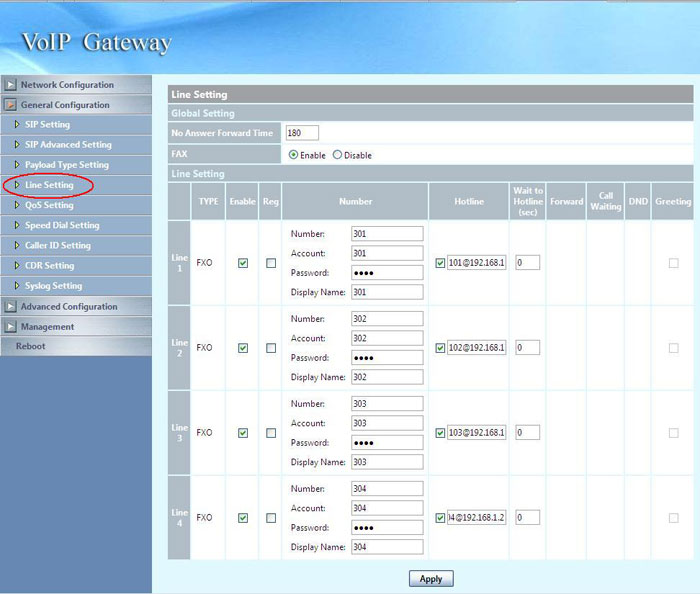

4. Установите виртуальные номера линий, например 301-304 , отключите регистрацию и пропишите в Hotline номера и IP адрес FXS на который будут переадресовываться FXO линии при поступлении входящего звонка в формате, например 101@192.168.1.2:5060
