Решения на базе VoIP оборудования семейства DYNAMIX

*Изменены названия VoIP оборудования серии Dynamix DW

Применяемое оборудование: Dynamix DW FXS – 04/H, Dynamix DW 4 FXO/H

Общая последовательность конфигурирования VoIP шлюзов Dynamix:

1. Сетевые настройки - назначить шлюзам IP-адрес, маску и шлюз по умолчанию
2. Перевести шлюзы в режим Gatekeeper (SIP-Proxy) или Peer-to-Peer
3. В режиме Gatekeeper (SIP-Proxy) указать его IP-адрес
4. Назначить телефонные номера портам VoIP шлюзов
5. В телефонную книгу занести имя, телефонный номер и IP-адрес шлюза назначения.

Настройки VoIP шлюза с IP-адресом 192.168.1.2 (4FXS)
usr/config$ flash –clean
usr/config$ ifaddr -ip 192.168.1.2 -mask 255.255.255.0 -gate 192.168.1.254
usr/config$ h323 -mode 1
usr/config$ h323 -line1 501 -line2 502 -line3 503 -line4 504
usr/config$ line -config 1 hotline 801
usr/config$ line -config 2 hotline 802
usr/config$ line -config 3 hotline 803
usr/config$ line -config 4 hotline 804
usr/config$ pbook -add name 801 ip 192.168.1.1 e164 801
usr/config$ pbook -add name 802 ip 192.168.1.1 e164 802
usr/config$ pbook -add name 803 ip 192.168.1.1 e164 803
usr/config$ pbook -add name 804 ip 192.168.1.1 e164 804
usr/config$ commit
usr/config$ reboot


Настройки VoIP шлюза с IP-адресом 192.168.1.1 (4FXO)
usr/config$ flash –clean
usr/config$ ifaddr -ip 192.168.1.1 -mask 255.255.255.0 -gate 192.168.1.254
usr/config$ h323 -mode 1
usr/config$ h323 -line1 801 -line2 802 -line3 803 -line4 804
usr/config$ line -config 1 hotline 501
usr/config$ line -config 2 hotline 502
usr/config$ line -config 3 hotline 503
usr/config$ line -config 4 hotline 504
usr/config$ pbook -add name 501 ip 192.168.1.2 e164 501
usr/config$ pbook -add name 502 ip 192.168.1.2 e164 502
usr/config$ pbook -add name 503 ip 192.168.1.2 e164 503
usr/config$ pbook -add name 504 ip 192.168.1.2 e164 504
usr/config$ commit
usr/config$ reboot


Поддержка FAX T.38:
$ support –t38 1 –t38ecm 0 –faxrdd 2 –fstart 1 –tunnel 1 –h245fs 1

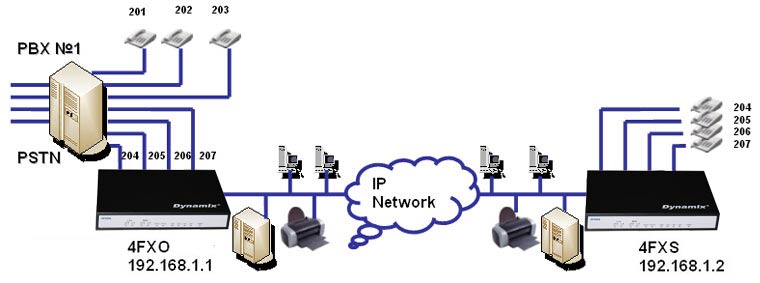

Телефонные номера с 204 по 207 вынесены по IP.
