Решения на базе VDSL оборудования DYNAMIX


Возможно ли увеличить дальность связи (более 1,9 км) при использовании VDSL модемов DYNAMIX VC-M и DYNAMIX VC-S?

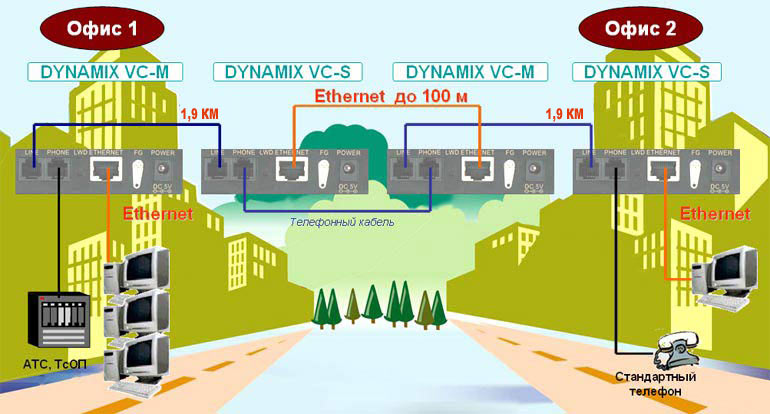

Да, на рисунке внизу показано как это выполнить. Используется две пары VDSL модемов DYNAMIX VC- M и DYNAMIX VC- S:
  1. Телефонная линия от АТС (Офис 1) подключается к VDSL модему DYNAMIX VC- M (маркировка "PHONE")
  2. Сеть через Ethernet интерфейс также подключается к этому же VDSL модему DYNAMIX VC- M (маркировка "Ethernet")
  3. VDSL линия подключается в разъем VDSL модема DYNAMIX VC- M с маркировкой "LINE".
    Ответная часть этой линии подключается к VDSL модему DYNAMIX VC- S (точка переприема) с маркировкой "LINE".
    Ее длина до 1,9 км.
  4. В точке переприема два VDSL модема DYNAMIX VC- S и DYNAMIX VC- M соединяются Ethernet линией (до 100 м) - разъемы с маркировкой "Ethernet" и телефонной - разъемы с маркировкой "PHONE".
  5. VDSL модем DYNAMIX VC- M (в точке переприема) соединяется с VDSL модемом DYNAMIX VC- S (Офис 2) линией длиной до 1,9 км (разъемы с маркировкой "LINE".
  6. Телефон (Офис 2) подключается к VDSL модему DYNAMIX VC- S к разъему с маркировкой "PHONE".
  7. Соответственно, сеть второго офиса подключается к разъему VDSL модема DYNAMIX VC- S с маркировкой "Ethernet" Телефоны функционируют одновременно с передачей данных, рабочее расстояние удвоилось.
