Решения на базе VDSL оборудования DYNAMIX


Как осуществляется подключение VDSL модемов DYNAMIX VC-M и DYNAMIX VC-S для объединения двух локальных сетей?

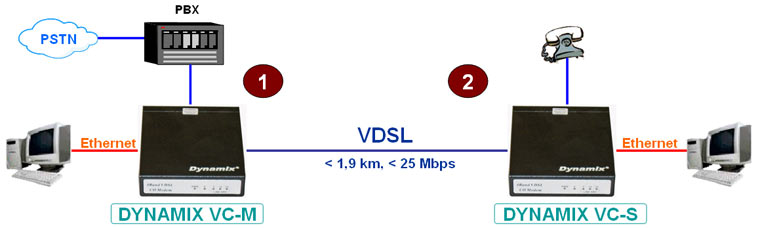

На рисунке внизу показано:
  1. Телефонная линия от АТС (Офис 1) подключается к VDSL модему DYNAMIX VC- M (маркировка "PHONE")
  2. Сеть через Ethernet интерфейс также подключается к этому же VDSL модему DYNAMIX VC- M (маркировка "Ethernet")
  3. VDSL линия подключается в разъем VDSL модема DYNAMIX VC- M с маркировкой "LINE".
    Ответная часть этой линии подключается к VDSL модему (Офис 2) с маркировкой "LINE". Ее длина до 1,9 км.
  4. Телефон (Офис 2) подключается к VDSL модему DYNAMIX VC- S к разъему с маркировкой "PHONE".
  5. Соответственно, сеть второго офиса подключается к разъему VDSL модема DYNAMIX VC- S с маркировкой "Ethernet"
    Телефоны функционируют одновременно с передачей данных.
