Решения на базе SHDSL оборудования DYNAMIX

С резким ростом количества платежей с использованием пластиковых карт, возникает необходимость подключения банкоматов к филиалам банка или центральному банку. При расстоянии около 5-7 км от банка (обычно банкоматы района подключаются к районному отделению банка) возможно использование SHDSL технологии.

Средой передачи данных является медная выделенная линия (собственная или арендуемая).

При числе банкоматов менее 3-4 оптимально использование в филиалах банка для связи с банкоматами SHDSL модемов/маршрутизаторов.

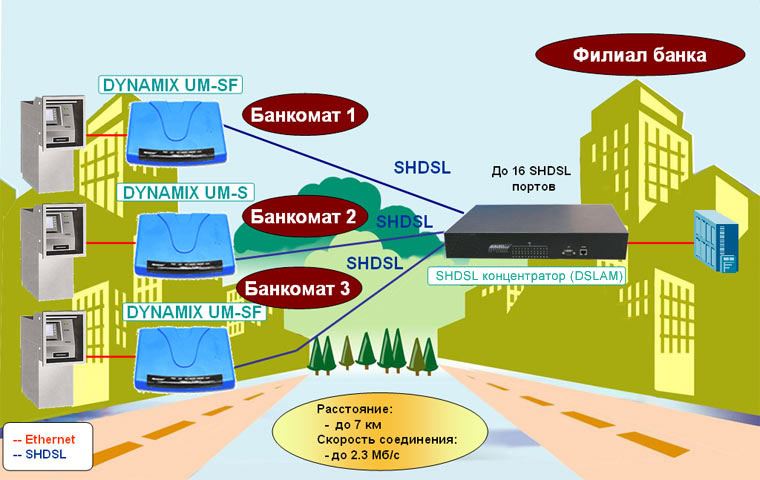

При числе банкоматов более 3-4 оптимально использование в филиалах банка SHDSL концентраторов (DSLAM), что и рассмотрено на примере ниже.

В этом случае в банкомате может быть установлено:

1. SHDSL модем/маршрутизатор DYNAMIX UM-S (См. на рисунке Банкомат 2). Данное устройство имеет один Ethernet порт, что достаточно для подключения банкомата по выделенной линии к концентратору банка. При использовании данного устройства вопрос обеспечения безопасности не возникает, т.к. сеть является внутренней и воздействию хакерских атак и т.п. не подвержена.
2. SHDSL модем/маршрутизатор DYNAMIX UM-SF (См. на рисунке Банкомат 1 и 3). Данное устройство имеет один Ethernet порт, что достаточно для подключения банкомата по выделенной линии к концентратору банка. При использовании данного устройства вопрос обеспечения безопасности не возникает, т.к. сеть является внутренней и воздействию хакерских атак и т.п. не подвержена. Но для защиты инвестиций, при возможном дальнейшем переходе к подключению банкоматов через общедоступную сеть Internet, предпочтительным является использование данного оборудования, т.к. оно имеет встроенные функции безопасности (firewall) и прозрачно для VPN тоннелей.

В филиале банка может быть установлено:

1. SHDSL концентратор (DSLAM), обеспечивающий непосредственно концентрацию и обмен данными с банкоматами.
