Решения на базе SHDSL оборудования DYNAMIX

При необходимости создания сети передачи данных территориально разнесенных офисов или филиалов, расположенных на больших расстояниях (более расстояния на котором могут функционировать SHDSL модемы, или филиалы расположены в разных городах) в последнее время все чаще используется технология передачи данных через общедоступную сеть Internet.

Средой передачи данных является медная выделенная линия (собственная или арендуемая) до локального провайдера услуг (расстояние 5-7 км).

В этом случае в офисах может быть установлено:

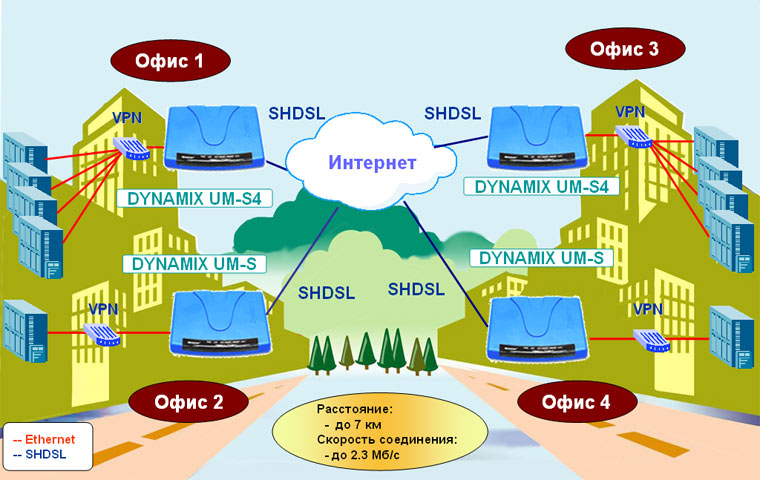

1. SHDSL модем/маршрутизатор DYNAMIX UM-S4 (См. на рисунке Офис 1,3). Данное устройство обеспечивает поддержку до 4 Ethernet портов и позволяет подключить к Internet до 4 компьютеров пользователей, что обычно достаточно для небольших офисов и филиалов. При использовании данного устройства безопасность доступа должна обеспечиваться дополнительными программными или аппаратными способами на стороне пользователя. Для решения этой задачи - организации VPN тоннелей между пользователями при использовании общедоступной сети Internet - на каждой из офисных сторон устанавливаются специализированные VPN маршрутизаторы. SHDSL модемы/маршрутизаторы серии DYNAMIX UM-S прозрачны для VPN тоннелей. Вместо SHDSL модема/маршрутизатора DYNAMIX UM-S4 возможно использование аналогичного SHDSL модема/маршрутизатора - DYNAMIX UM-S4F, в котором встроены дополнительные функции безопасности (firewall).
2. SHDSL модем/маршрутизатор DYNAMIX UM-S (См. на рисунке Офис 2,4). Данное устройство имеет один Ethernet порт и позволяет подключить к Internet либо одного пользователя (один компьютер), как показано на рисунке, либо с использованием дополнительного офисного Ethernet коммутатора - обеспечить подключение всех необходимых компьютеров, входящих в офисную сеть. При использовании данного устройства безопасность доступа должна обеспечиваться дополнительными программными или аппаратными способами на стороне пользователя.

Для решения этой задачи - организации VPN тоннелей между пользователями при использовании общедоступной сети Internet - на каждой из офисных сторон устанавливаются специализированные VPN маршрутизаторы. SHDSL модемы/маршрутизаторы серии DYNAMIX UM-S прозрачны для VPN тоннелей.

Вместо SHDSL модема/маршрутизатора DYNAMIX UM-S4 возможно использование аналогичного SHDSL модема/маршрутизатора - DYNAMIX UM-SF, в котором встроены дополнительные функции безопасности (firewall).
