SHDSL технология выбирается тогда, когда поток данных из офисов или филиалов симметричен (т.е. объемы принимаемой и отправляемой информации примерно одинаковы). Типичным примером таких офисов могут быть, например, магазины, административные районные органы, ЖЕКи, отделения банков и т.п.
Средой передачи данных является медная выделенная линия (собственная или арендуемая).
При числе филиалов менее 3-4 оптимально использование в центральном офисе SHDSL модемов/маршрутизаторов.
В этом случае в офисах может быть установлено:

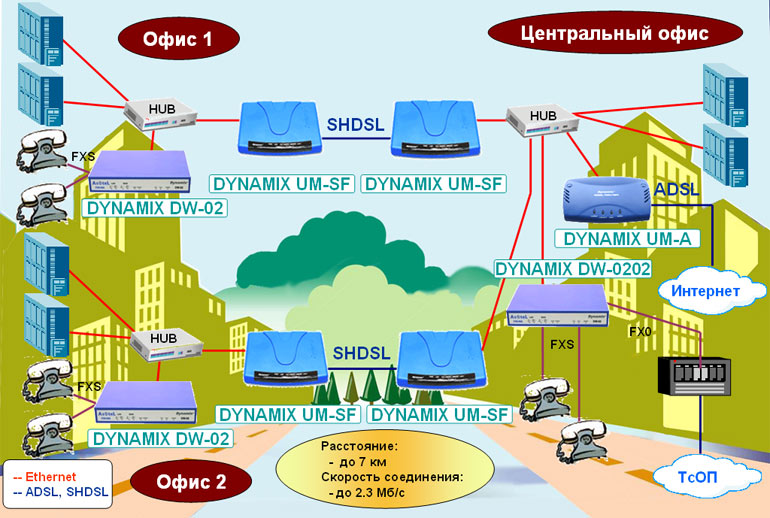

- SHDSL модем/маршрутизатор DYNAMIX UM-SF (См. на рисунке Офис 1 и 2). Данное устройство обеспечивает связь с центральным офисом, приоритезацию голосового потока и имеет встроенные функции безопасности (firewall).
Далее с использованием офисного HUB (или коммутатора) данные направляются в локальную сеть удаленного офиса, а голосовые пакеты попадают на VoIP шлюз. - DYNAMIX DW-02 - VoIP шлюз с 2 FXS портами обеспечивает подключение через FXS порты телефонов удаленных офисов.
В центральном офисе может быть установлено:
- SHDSL модем/маршрутизатор DYNAMIX UM-SF (См. на рисунке Центральный офис). Данное устройство обеспечивает связь с удаленным офисом, обеспечивает приоритезацию голосового потока и имеет встроенные функции безопасности (firewall).
Далее с использованием офисного HUB (или коммутатора) данные направляются в локальную сеть центрального офиса, а голосовые пакеты попадают на VoIP шлюз. - Dynamix DW-0202/H - VoIP шлюз 2 FXS и 2 FXO портами обеспечивает подключение через FXS порты телефонов центрального офиса, а через FXO порты позволяет подключать АТС центрального офиса и, таким образом, обеспечивать выход в телефонную сеть общего пользования.
- Для корпоративного доступа в Internet из центрального офиса могут использоваться DYNAMIX UM-A (1 LAN) - универсальный ADSL модем/маршрутизатор с USB и Ethernet портами и поддержкой Firewall, если необходима скорость соединения с провайдером услуг до 8 Mbps downstream и 1 Mbps upstream или более скоростные DYNAMIX UM-A Plus - универсальные ADSL2/2+ модемы/маршрутизаторы с Ethernet и USB портом и поддержкой Firewall - со скоростями передачи до 24 Mbps downstream и 1 Mbps upstream.
Выбор типа модема основывается как на необходимой для данного офиса максимальной скорости передачи, так и на возможностях Интернет-провайдера (типом используемого им оборудования - ADSL2/2+ или ADSL).
