DYNAMIX HP- 51/M HCNA 3.1 MDU мост (мастер) ( HCNA - HomePNA 3.1 over Coax - передача данных по коаксиальному кабелю)

DYNAMIX HP-51/M
DYNAMIX HP-51/M - MDU HCNA мост, позволяет использовать его для передачи данных для оконечных устройств DYNAMIX HP-51/S по обычному коаксиальному кабелю, по которому передаются телевизионные сигналы от ТВ антенн или спутникового/кабельного телевиденья. Данный мост совместно с DYNAMIX HP-51/S обеспечивает предоставление широкополосного доступа в Интернет, позволяет передавать мультимедийные данные с физической скоростью до 128 Mbps, как, например, «видео по запросу» или «мультимедия по запросу», поддерживать многопользовательские игры и т.п. на расстоянии около 1200 м. Эти устройства позволяют просто реализовать предоставление новых сервисов без необходимости прокладывать дополнительный кабель! Такое решение особенно выгодно для офисов, котеджных поселков, гостиниц, многоквартирных домов и т.п. (См. диаграмму применения ниже).

DYNAMIX HP-51/M является удобным и простым устройством, которое позволяет расширять существующие телевизионные сети не требуя дополнительной прокладки кабеля. Кроме того, эти устройства имеют функции управления оконечными устройствами, что значительно повышает надежность решения.
Особенности
  • Передача данных со скоростью до 128 Mbps и одновременная передача данных и ТВ сигнала
  • 2 Ethernet RJ-45 порта 10/100Mbps, 2 HCNA порта F-типа Female коаксиальный коннекторы
  • Удаленная ВЕБ конфигурация и диагностика
  • DYNAMIX HP-51/M (мастер-устройство) через меню позволяет устанавливать скорость на каждом из оконечных устройств (DYNAMIX HP-51/S) с шагом 64kbit, как на Ethernet так и на HCNA портах
  • Каждому DYNAMIX HP-51/S можно присвоить свое имя и номер
  • К DYNAMIX HP-51/M (мастер-устройству) возможно подключить до 31 оконечных устройств (DYNAMIX HP-51/S)
  • Безопасность и изолированность конечного оборудования
  • Поддержка QoS и контроль полосы пропускания
  • Встроенный фильтр устранения помех для TV
  • Встроенный анализатор спектра шумов
  • Дальность работы HomePNA - до 1200 м по RG59 кабелю
  • Минимальные габариты для удобного расположения.
Спецификации

Сетевые стандарты
  • Поддержка HomePNA3.1 over Coax (HCNA)
  • IEEE802.3 - 10M Ethernet
  • IEEE802.3u - 100M Fast Ethernet
  • IEEE802.3x - контроль потока
Fast Ethernet интерфейс
  • 10/100Mbps
  • MDI/MDI-X Auto Crossover
Разъемы
  • Ethernet : два RJ-45
  • 2 HCNA порта F-типа Female коаксиальный коннектор, один для HCNA, другой для TV
Передача
  • Мощность 8 +/- 1 dBm
  • Частота 12~28 MHz
Скорость передачи
  • до 128 Mbps
  • Расстояние до 1200 метров
Качество обслуживания
  • Поддержка Priority Mapping на основе IEEE 802.1p
  • Качество обслуживания базируется на HomePNA 3.1 QoS
Управление
  • Web и CLI конфигурация
  • Поддержка обновления Firmware
  • Возможность управления оконечным оборудованием (Service Enable/Disable)
  • Диагностика HCNA интерфейса
  • Встроенный анализатор спектра шумов
  • Контроль полосы пропускания
  • Поддержка Queuing Scheme на основе 802.1p/TOS
  • Поддержка TagVLAN ID Tag/UnTag или Pass Through
  • Поддержка IGMP Snooping (V1 & V2)
  • Статистика и статус Ethernet портов
Светодиодные индикаторы
  • "Diagnosis" - диагностика удаленных устройств
  • "SyncMode"
  • HCNA "Link/Activity"
  • "LAN2"
  • "LAN1"
  • "Power"
Физические параметры
  • Рабочая температура: 0°C- 55°C
  • Температура хранения: -10°C - 65°C
  • Влажность: 10% - 95% (без конденсата)
  • Размеры: 160 mm (ш) x 105mm (д) x 28mm (в)
  • Вес: около 260 г
  • Питание: 5 В через адаптер 100 ~ 240 VAC, 50/60HZ,потребляемая мощность< 4,5 Вт
Применение
Подключение DYNAMIX HP- 51/M и DYNAMIX HP- 51/S

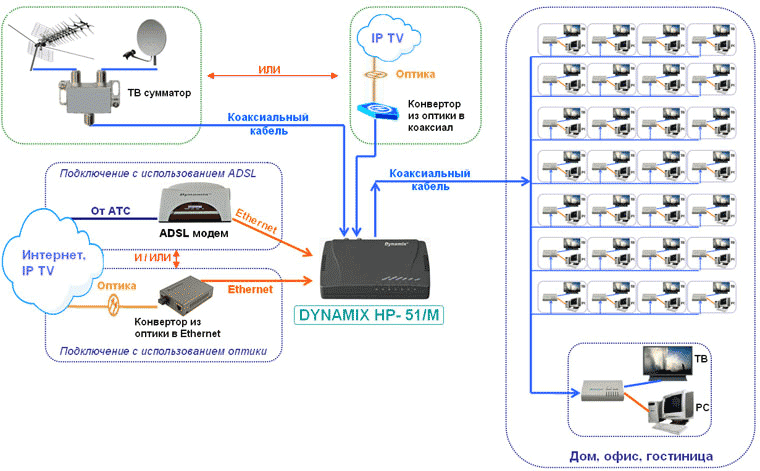

Диаграмма применения DYNAMIX HP- 51/M и DYNAMIX HP- 51/S для офисных помещений (жилых домов, гостиниц)


Видеоконтент может быть получен от аналоговых/спутниковых антенн или с использованием оптического подключения. Данные (Интернет и IP TV) могут быть так же получены либо с использование DSL технологий, либо с использованием оптического подключения.

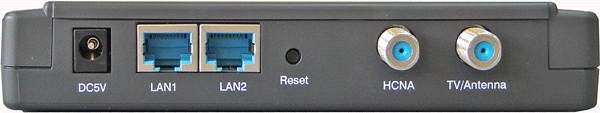

Задняя панель
