Dynamix

DYNAMIX FiberMix 112-GE - модульный высокоскоростной Gigabit Ethernet конвертор

FiberMix 112-GE
Медиаконвертеры FiberMix 112-GE предназначены для преобразования сигналов стандарта 10/100/1000BASE-TX (витая пара) в сигнал стандарта 1000BASE-X для передачи по многомодовому или одномодовому оптическому кабелю. Это преобразование "медного" Ethernet в оптический позволяет значительно увеличить рабочие расстояния до 100 км.

FiberMix 112-GE могут использоваться в настольном исполнении (в однослотовом шасси FiberMix 001-1) или быть установлены в специальные шасси большего объема - FiberMix 001/002-4 или FiberMix 002-16 (до 15 модулей) для использования в центральном офисе.

Медиаконвертеры FiberMix 112-GE поддерживают функцию удаленного управления через SNMP при установке в шасси карты управления FiberMix 001-NMS1.
Особенности
  • Медиаконвертеры серии FiberMix 112-GE-SS с поддержкой WDM технологии позволяет сократить расходы на прокладку волоконно-оптического кабеля за счет того, что прием и передача данных осуществляется по одному волоконно- оптическому кабелю на разных длинах волн.
  • FiberMix 112-GE могут использоваться в настольном исполнении или быть установлены в специальные шасси большего объема - FiberMix 001/002-4 или FiberMix 002-16 (до 15 модулей-конверторов) для использования в центральном офисе.
  • SNMP поддержка при использовании специализированных модулей управления (FiberMix 001-NMS1) в шасси
  • Максимальное расстояние передачи данных - до 100 км
  • Поддержка Auto MDI/MDI-X, Auto-negotiation, Half/Full Duplex
  • Поддержка передачи кадров большого размера - до 9728 байт (Jumbo Frame)
  • Поддержка функции Rate Limiting для RJ45 порта (N*8M)
  • Поддержка функции Fault Pass Trough (FPT)
  • Поддержка Multimode (dual-strand) и Single mode (single/dual-strand) в зависимости от исполнения
  • Поддержка функции ALS (автоматическое отключение лазера)
  • Модули могут быть заменены без выключения питания (hot-swapped).
Спецификации

Техническая спецификация:
Стандарты и протоколы:
  • 802.3X Auto negotiation
  • 802.3 Ethernet
  • 802.3u Fast Ethernet
  • 802.3z Gigabit Ethernet
Скорость:
  • 10/100/1000BASE-TX и 1000BASE-X
Интерфейсные разъемы:
  • Один "медный" (RJ-45 витая пара CAT-5) и один оптический (SC)
Типы волокна
  • M - многомодовое волокно (Multi-Mode)
  • S1, S2 и SS - одномодовое волокно (Single-Mode) 3.0 порт
Расстояние передачи данных (в зависимости от модели) :
  • M – 0~2км (Multi-Mode)
  • S1 – 0~25км (Single-Mode)
  • S2 – 10~60км (Single-Mode)
  • SS13, SS15 - 0~20 км (Single-Mode)
  • SS24, SS25 - 10~60 км (Single-Mode)
  • SS34, SS35 - 20~100 км (Single-Mode)
Длины волн (в зависимости от модели) :
  • FiberMix 112-GE :
    850nm (Multi Mode)
    1310nm (Single Mode)
    1550nm/DFB (Single-Mode)
  • FiberMix 112-GE-SS13 :
    TX 1310nm, RX 1550nm (Single Mode)
  • FiberMix 112-GE-SS15 :
    TX 1550nm, RX 1310nm (Single Mode)
  • FiberMix 112-GE-SS24 и FiberMix 112-GE-SS34 :
    TX 1490nm, RX 1550nm (Single Mode)
  • FiberMix 112-GE-SS25 и FiberMix 112-GE-SS35:
    TX 1550nm, RX 1490nm (Single Mode)
Светодиодные индикаторы:
  • PWR - источник питания
  • LNK, ACT - для оптического порта
  • LNK/ACT, FDX, 100M и 1000M - для RJ-45 порта
Размер:
  • 91(W)*25(H)*155(D) (мм)
Питание:
  • AC: 90~264V, 47~63Hz
  • DC: -75~-36V (от источников питания в шасси)
Потребление:
  • 5W
Окружающая среда:
  • Рабочая температура от -20 до +60 °С
  • Влажность от 5% до 90% без конденсата
Сертификаты:
  • CE, UL и NEBS

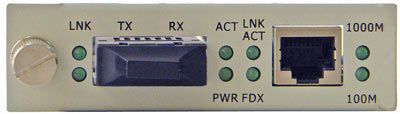

Вид спереди

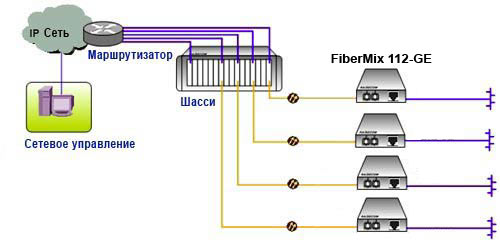

Применение
Приложение "точка - многоточка" расширяет расстояние Ethernet услуг за счет использования волоконно-оптической инфраструктурой. Расстояние может достигать до 100 км. Модульные устройства-конверторы, использующие одномодовую (single mode) и многомодовую (multimode) оптику, могут быть установлены в центральном офисе в шасси, например, FiberMix 002-16 шасси (15 слотов для модулей-конверторов). Все модульные устройства могут обеспечиваться сетевым управлением ерез SNMP при установке в шасси карты управления FiberMix 001-NMS1.

Приложение обеспечивает экономически выгодное решение, например, для провайдеров услуг.
