Dynamix

Серия Dynamix 3000 многофункциональное стоечное оборудование, которое позволит клиентам использовать возможности высокоскоростных DSL линий. Dynamix 3000 поддерживает G.703 или Ethernet порты, а также мультипротокольные DCE порты. Мультипротокольный DCE порт может быть сконфигурирован как V.35, X.21, RS-449 и RS-530. Интерфейс G. 703 позволяет осуществлять передачу данных со скоростью до 2.048Mbps/1.544Mbps, а мультипротокольный DCE - до 2304 kbps.

Устройства серии Dynamix 3000 поддерживают функцию автоопределения скорости, которая позволяет устанавливать максимальную скорость передачи для конкретной медной линии. Мощная автоматическая конфигурация позволяет установку и обслуживание устройства сделать простой и удобной. Dynamix 3000 позволяет так же в режиме ручного управления легко осуществить установку максимальной скорости в зависимости от требований клиентов.

• Поддержка ITU и ETSI стандартов
• Поддержка основных протоколов преобразования: ITU-G.703, G.704, G.706, G.732 и G.823
• Функция «Singe – pair» (одна пара) позволяет использовать только одну медную пару для передачи данных с максимальной скоростью до 2.304 Mbps, а при помощи «Two – pair» (две пары) - до 4.6 Mbps
• Каждая линейная карта, устанавливаемая в шасси, поддерживает до двух модемов для одной пары (два провода) для решений Е1/Datacom
• Скорость N x 64k может быть выбрана от 64 kbps до 2.3004 Mbps
• Обеспечение совместимости с Е1 и fractional E1
• Удобное и легкое в использовании меню
• Локальное и дистанционное управление модемами при соединении "точка-точка" (Telnet)
• SNMP поддержка для управления системой
• Возможность загрузки микропрограмм
• Установка в стандартные индустриальные 19” стойки
• В шасси Dynamix 3000 хх может быть установлено до 15 карт, 2 БП +13 дополнительных карт
• Высокая плотность портов и компактный дизайн - 4U

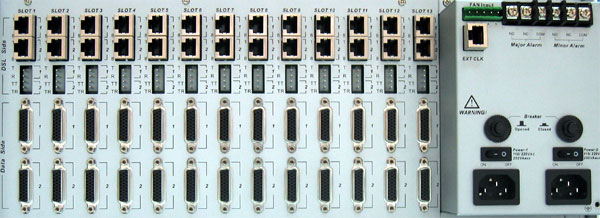

• Все интерфейсы подключаются на задней панели шасси
• Возможность «горячей» замены карт и резервируемое питание за счет установки двух источников питания
• Возможность AC или DC -48V питания
• Возможность удаленного обновления микропрограммы

SHDSL интерфейс

• Линейный код: 16 TCPAM (Trelli coded PAM)
• Скорость передачи: от 64 kbps до 2.304Мbps
• Поддержка ANSI (Annex A) and ETSI (Annex B)
• Поддержка тока «просушки» линии: 4mA-20mA
• Совместим с ITU-T G.991.2 протоколом

Datacom интерфейс

• Поддержка V.35, RS-449, RS-530, X.21
• Скорость передачи: от 64kbps до 2304kbps
• Соединитель D25F (допускаются так же адаптеры)
• Синхронизация: Internal, External и Recovery

Ethernet интерфейс

• Поддерживает 10/100Base-T auto sensing half/full duplex
• Совместим с IEEE 802.3/IEEE 802.3u
• Позволяет работать как режимы самообучения (self-learning) и прозрачной передачи (bridge)
• Поддерживает до 128 MAC адресов
• Поддерживает функцию фильтрации в режиме моста

E1 Interface

• Код передачи: HDB3/AMI
• Скорость передачи: от 64kbps до 2048kbps
• Работа в режиме full или fractional потоков
• Сопротивление: 120 ohms balanced / 75 ohms unbalanced
• Фреймирование: как со структурированием CRC-4 так и без него
• Синхронизация: внешняя (Internal) и G.703
• Совместимость: ITU-T G.703, G.704, G.706, G.821, G.823, G.826, CTR12
• Уровень передачи:
  • Амплитуда импульса: номинальная - 2.37V+10% для 75 ohm и - 3.00V+10% для 120 ohm
  • Амплитуда нуля: +0.1V
• Jitter: в соответствии с ITU-T G.823
• Соединитель : BNC для unbalanced, 5 pin проводное соединение для balanced

Диагностика

• E1 петля / локальная SHDSL петля/ удаленная SHDSL петля / внешняя петля

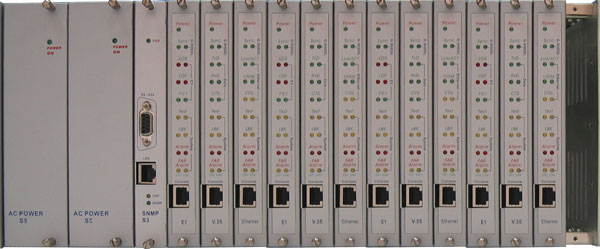

Светодиодные индикаторы

• E1 : PWR, SHDSL, FE1, LOF, LOS, TEST, LOOP, ALARM и FAR ALARM
• V.35 : PWR, SHDSL, TD, RD, CTS, TEST, LOOP, ALARM и FAR ALARM
• Ethernet : PWR, SHDSL, 10M/ACT, 100M/ACT, COL, TEST, LOOP, ALARM и FAR ALARM

Рабочее расстояние

Диаметр Скорость	26AWG	24AWG
512Kbps	5,7 км	6,5 км
1024Kbps	4,8 км	5,5 км
2048Kbps	3,8 км	4,6 км
2304Kbps	3,4 км	4 км
