Dynamix

Dynamix UR-7200 - G.SHDSL IP DSLAM, который предназначен для установки в центральных офисах провайдеров услуг или корпораций. IP DSLAM Dynamix UR-7200 поддерживает 24/48/72 SHDSL портов за счет установки в него одного, двух или трех линейных G.SHDSL модулей Dynamix 7200-24S. Модули Dynamix 7200-24S поддерживают горячую замену (hot swappable).

Серия Dynamix UR-7200 - это очень эффективное решение позволяющее в небольших размерах всего 2U 19" размесить большое число SHDSL портов. IP DSLAM благодаря своей высокой надежности и специальному дизайну может быть размещен даже в неотапливаемых помещениях, т.к. он работоспособен в широком диапазоне температур от -40 до 65°C. IP DSLAM Dynamix UR-7200 оснащен блоком вентиляторов и специальным воздушным фильтром.
Dynamix UR-7200 поддерживает синхронную передачу данных на скоростях от 192Kbps до 2,304 Mbps при работе с 2 проводными G.SHDSL маршрутизаторами (DYNAMIX UM-S, DYNAMIX UM-SF, DYNAMIX UM-S4, DYNAMIX UM-S4F) и от 384Kbps до 4.608Mbps - с 4 проводными G.shdsl маршрутизаторами.
В IP DSLAM Dynamix UR-7200 устанавливается специальный транковый модуль - Dynamix 7200-T для связи с IP сетью и uplink с 2 100/1000 Based-TX или 2 x SFP портами.
Управление Dynamix UR-7200 осуществляется с использованием CLI команд, Web базирующегося графического интерфейса (GUI) и SNMP, что позволяет пользователям значительно упростить управление и снизить затраты на установку и обслуживание IP DSLAM.
Особенности
  • Поддержка G.SHDSL стандарта
  • Модульное масштабируемое решение
  • Установка в стандартные индустриальные 19” стойки
  • Высокая плотность SHDSL портов - 24/48/72 и компактный дизайн - 2U
  • Поддержка как 2 проводных, так и 4 проводных G.SHDSL маршрутизаторов:
  • При работе с 2 проводными G.SHDSL маршрутизаторами они подключаются к одному порту линейного модуля Dynamix 7200-24S
  • При работе с 4 проводными G.SHDSL маршрутизаторами они подключается к двум портам линейного модуля Dynamix 7200-24S
  • Возможность «горячей» замены модулей
  • Простое управление IP DSLAM, поддержка SNMP
  • Работоспособность в широком диапазоне температур от -40 до 65°C.
Спецификации

Интерфейсные модули
  • Линейный G.SHDSL модуль Dynamix 7200-24S:
    • 24 G.SHDSL порта:
      • При работе с 2 проводными G.SHDSL маршрутизаторами они подключаются к одному порту линейного модуля Dynamix 7200-24S
      • При работе с 4 проводными G.SHDSL маршрутизаторами они подключается к двум портам линейного модуля Dynamix 7200-24S
    • Скорость передачи: до 2.304 Мbps на порт
    • Совместимы с ITU-T G.991.2 протоколом
  • Транковый модуль Dynamix 7200-T:
    • 2 100/1000 Based-TX или 2 x SFP порта
    • 1 порт управления
    • 1 консольный порт.
Характеристики
  • ATM
    • QoS:
      • UBR (Unspecified Bit Rate)
      • CBR (Constant Bit Rate)
      • VBR-rt (Variable Bit Rate Real Time)
      • VBR-nrt (Variable Bit Rate Non-real Time)
  • PVC default prionty и PVC-to-VLAN mappirg
  • Traffic scheduling / shaping / policing Ethernet
  • IEEE 802.1d Spanning tree protocol (STP)
  • IEEE 802.3ad Link aggregation
  • Security on console access
OSI Layer 2
  • MAC filtering и count limit
  • Access conlrol list (ACL)
  • Hardware-based multicasting
  • Broadcast control and broadcast rate limit
  • Port-based virtual local area network (VLAN)
  • GMP snooping v1 и v2
  • SNMP v1 и v2
  • Удаленный мониторинг (1,2,3,9 группы)
Конфигурация системы
  • Multiple-session TELNET
  • Поддержка point-to-point VCC (Virtual Channel Connection) link
  • Удаленная загрузка /модификация встроенного программного обеспечения.
Мониторинг производительности
  • Мониторинг производительности, уровня шумов, потери сигналов и фреймов, пропадания питания
  • 15 мин и однодневный счетчик для записи истории.
Информация о неисправностях
  • Автоматическая / светодиодная об аварии и системном статусе
  • Сигналы обслуживания для OAM (Operations, Administration and Maintenance – эксплуатация, администрирование, сопровождение)
  • 4 служебных входа и один выход
Сетевое управление
  • Сохранение памяти (Memory back-up)
  • Экспорт - импорт базы данных (Database export and import - functionality)
  • RS-232 и Ethernet 10/100 порты для локального управления
  • NMS/EMS для управления на основе SNMP (опционально).
База управления (Management Information Base - MIB)
  • MIB-II: RFC 1213 - Management Information Base for Network Management of TCP/IP-based internets
  • BRIDGE-MIB: RFC 1493 Definitions of Managed Objects for Bridges
  • RFC 1643 - Definitions of Managed Objects for the Ethernet-like Interface Types
  • RFC 2674 - Definitions of Managed Objects for Bridges with Traffic Classes, Multicast Filtering and Virtual LAN Extensions
  • RFC 1757 - Remote Network Monitoring Management Information Base (group 1, 2, 3, 9)
Физические/электрические параметры:
  • Размеры: 2U: 89 х 182 x 304 мм
  • Питание: -48VDC (от -42 V до -56 V) дублированное
  • Рабочая температура: от -40 до 65°C
  • Относительная влажность: 0%~95%RH (без конденсата)

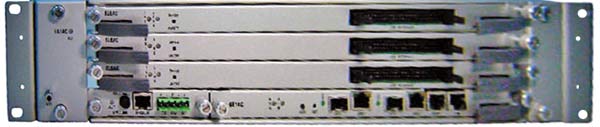

Вид спереди
Применение

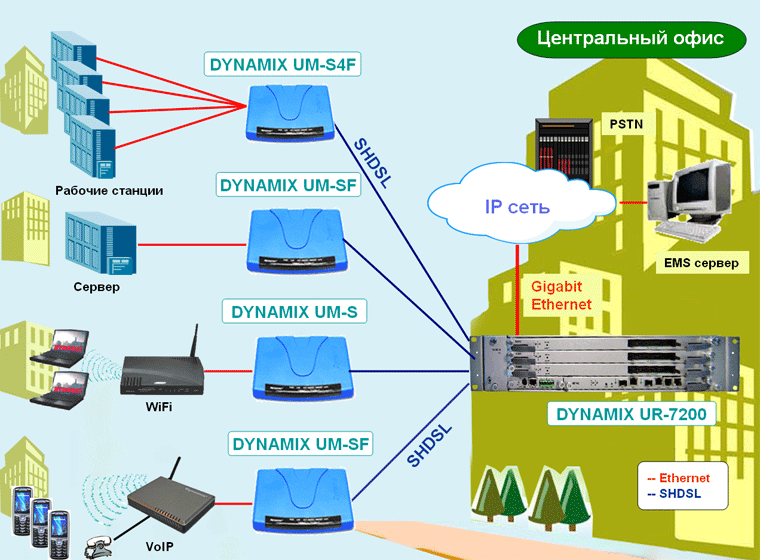

Диаграмма применения IP DSLAM Dynamix UR-7200 совместно с SHDSL маршрутизаторами серии DYNAMIX UM-S
