Проекционно-емкостные сенсорные панели Zytronic

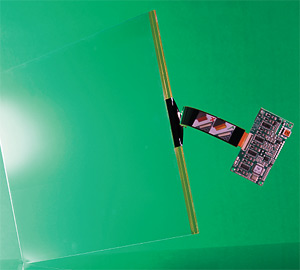

ZYPOS

Проекционно-емкостные сенсорные панели серии ZYPOS являются базовыми и разработаны специально для бюджетных приложений. Конструктивно панели состоят из незакаленного матового стекла толщиной 3 мм на котором с обратной стороны сформирована матрица металлических электродов. При прикосновении к лицевой стороне пальцем или пальцем в перчатке между электродами возникает дополнительная емкость что и фиксируется контроллером. На лицевую сторону панели допускается установка защитного стекла толщиной до 20 мм.

Сенсорная панель калибруется один раз при установке на дисплей и не имеет калибровочного дрейфа. Контроллер поддерживает интерфейсы RS-232, USB2.0 и все распространенные операционные системы. Протокол обмена информацией доступен заказчикам и может быть использован для разработки собственного драйвера под любую ОС.

>>  Инструкция по монтажу и настройке сенсорных экранов Zytronic

Таблица параметров:

Тип:Проекционно-емкостной
Диагональ:7 - 20,1 дюймов
Сенсорный ввод:Палец, рука (ткань, кожа, каучук)
Разрешающая способность:>4 линий/мм
Прозрачность:90%
Точность позиционирования:<1 мм
Сила тактильного прикосновения:<0,1 g
Срок службы:Неограничен
Время отклика:<10 мс
Устойчивость к царапинам и ударам:Царапины не воздействуют; при разбивании не образует осколков
Устойчивость к воде:Грязь, вода, в том числе конденсат не воздействуют
Устойчивость к химикатам:Устойчивы ко всем известным химикатам
Температурный диапазон:-35...70°С
Чертежи доступных сенсорных панелей:

ZYP7-0.0003B
ZYP8-4.0001
ZYP10-4.0001D
ZYP12-1.0001C
ZYP15-1.0001D
ZYP17-1.0001D
ZYP19-0.0001D
ZYP20-1.0001

Чертежи контроллеров:

ZXY100-S-OFF-32-A
ZXY100-U-OFF-32-A
ZXY100-U-OFF-64-A

Спецификация на линейку контроллеров ZXY200:

zxy200-data-sheet
