Диод подавления переходного напряжения (также известный как диод TVS) представляет собой защитный диод, предназначенный для защиты электронных схем от переходных процессов и угроз перенапряжения, таких как EFT (электрически быстрые переходные процессы) и ESD (электростатический разряд). Диоды TVS - это кремниевые лавинные устройства, которые обычно выбирают за их быстрое время отклика (низкое напряжение удержания), малую емкость и низкий ток утечки. Диоды TVS доступны как в однонаправленных (однополярных), так и в двунаправленных (биполярных) конфигурациях.
При выборе диодов TVS необходимо учитывать некоторые важные параметры, а именно: Обратное напряжение отключения (VR), Пиковый импульсный ток (IPP) и Максимальное напряжение удержания (VC max).
| Документация | Семейство | Исполнение | Импульсная рассеиваемая мощность (W) | Обратное напряжение (V) | |
 |
 |
SMF | SOD-123 | 200W | 5V-170V |
 |
|

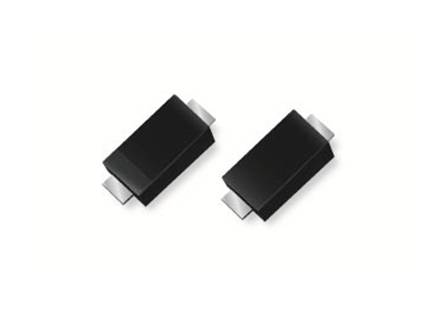

SMAF | SMA-FL | 400W | 5V-170V |
 |
|

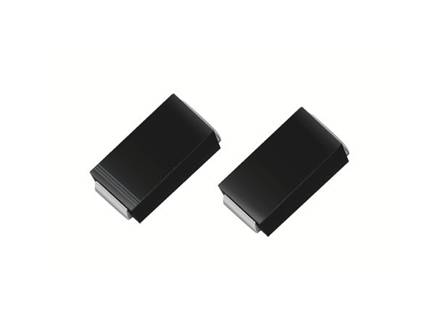

SMAJ | DO-214AC | 400W | 5V-440V |
 |
|
P4SMA | DO-214AC | 400W | 5.8V-513V |
 |
|

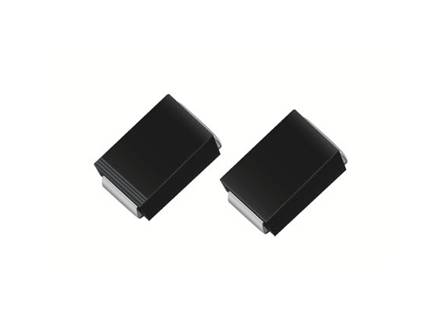

SMBJ | DO-214AA | 600W | 5V-440V |
 |
|
P6SMB | DO-214AA | 600W | 5.8V-513V |
 |
|
SMCJ | DO-214AB | 1500W | 5V-440V |
 |
|
1.5SMC | DO-214AB | 1500W | 5.8V-513V |
 |
|

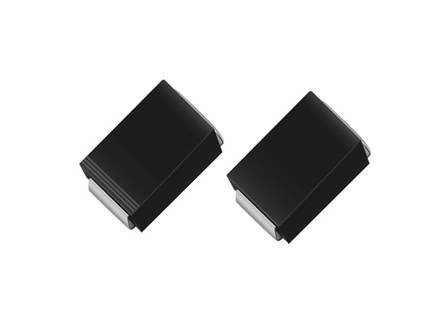

SMDJ | DO-214AB | 3000W | 5V-220V |
 |
|
5.0SMDJ | DO-214AB | 5000W | 12V-170V |
 |
|

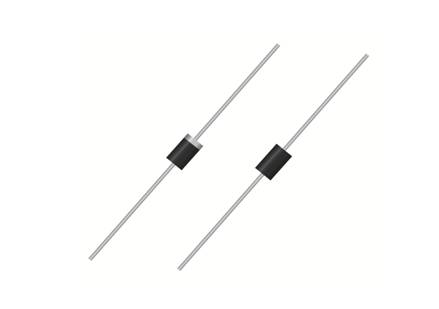

P4KE | DO-41 | 400W | 5.8V-513V |
 |
|
P6KE | DO-15 | 600W | 5.8V-513V |
 |
|
1.5KE | DO-27 | 1500W | 5.8V-513V |
 |
|
3KP | P600 | 3000W | 5V-220V |
 |
|

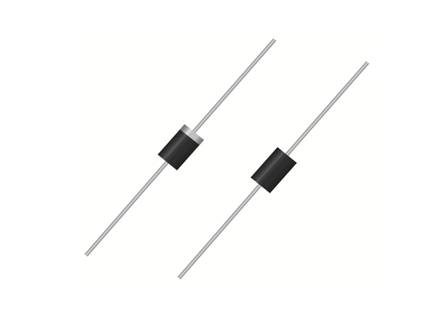

5KP | P600 | 5000W | 5V-440V |
 |
|
15KP | P600 | 15000W | 17V-280V |
