Thinking Electronic Industrial Co., Ltd.

TVG - комбинированные компоненты защиты от перенапряжения

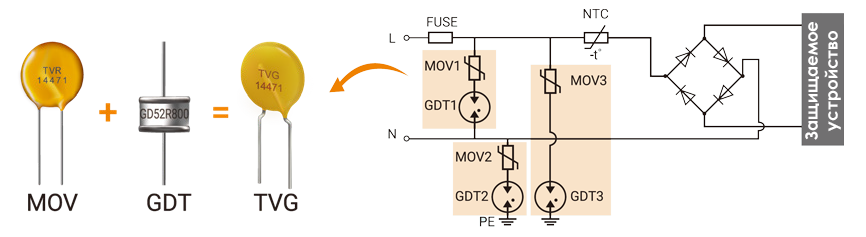

TVG14471KYB встроенная защита от перенапряжения MOV и GDT THINKING представляет новую TVG серию - компоненты защиты от перенапряжения, которые сочетают в себе технологии металлооксидных варисторов (MOV) и газоразрядных трубок (GDT) в одном корпусе с радиальными выводами. Эта комбинированная защита использует сильные стороны варисторов и GDT, обеспечивая более высокую стойкость к большим импульсным токам, меньший ток утечки и более долгий срок службы, что обеспечивает более развитую защиту от перенапряжения.
Устройства защиты от перенапряжения серии TVG, обладающие повышенной стойкостью и надежностью, являются улучшенной заменой радиальным MOV того же размера.

Подробная техническая спецификация на серию TVG (datasheet)

Сравнительный обзор решений, соответствующих стандарту IEC 62368-1

Свойства:
(Комбинированное перенапряжение: 6 кВ/3 Ка)
Одиночный MOV
TVR20681KSY*
Одиночный MOV + один GDT
TVR14471KSY* + GD52R800*
Комбинированное устройство MOV и GDT TVG14471KYB*
Напряжение удержания (V) 1.33k 119k 117k
Ток утечки Средний Очень низкий Очень низкий
Емкость Большая Очень низкая Очень низкая
Требуемое пространство на печатной плате + +++ ++
Стоимость $ $$$ $$
Преимущества Низкая стоимость, общее назначение Низкое напряжение удержания, увеличенный срок службы Компактная конструкция, низкое напряжение удержания, низкий ток утечки, длительный срок службы
Ограничения Высокое напряжение удержания, высокий ток утечки Более высокие затраты на сборку, связанные с использованием двух компонентов Стоимость

ПРИМЕНЕНИЕ:

Источники питания AC/DC, устройство защиты от перенапряжений (SPD) и промышленное оборудование.
Использование устройств серии TVG значительно сокращает требуемое пространство по сравнению с решением, использующим отдельные устройства MOV и GDT.



СПЕЦИФИКАЦИЯ TVG серии:

Размер (мм) Ø10 Ø14
Напряжение варистора @1mA(V) от 200 до 750
Максимальное постоянное напряжение (V) AC: от 150 до 550 / DC: от 200 до 745
Максимальный ток перенапряжения (8/20us) Imax: 6 kA @ 1 time
In: 3 kA @ 15 time
Imax: 10 kA @ 1 time
In: 5 kA @ 15 time
Диапазон рабочих температур (ºC) от -40 до 125
