Газоразрядная трубка (
GDT) представляет собой поглотитель перенапряжений, который управляется напряжением. Он подключается параллельно между линией
и нейтралью и / или заземлением системы электропитания в оборудовании или между сигнальной линией и заземлением в системе
передачи сигнала.
GDT состоит из искрового промежутка, заключенного в герметичную керамическую или стеклянную трубку, заполненную инертным газом. В нормальных
условиях рабочее напряжение не достигает напряжения искрового разряда, и GDT сохраняет свое состояние высокого сопротивления. Однако,
когда перенапряжение достигает искрового перенапряжения GDT, высокая энергия, вызванная перенапряжением, приведет к тому, что заполняющий газ начнет
разряжаться, а внутренний изоляционный зазор начнет разрушаться. В этот момент GDT очень быстро переходит в короткое замыкание, что
приведет к перенапряжению тока в землю и безопасной защите оборудования. Как только перенапряжение исчезает, GDT
возвращается в состояние высокой изоляции и ожидает следующего действия.
GDT имеет очень низкую емкость, обычно <10 Пф, что хорошо для высокочастотных приложений передачи. Другим
преимуществом GDT является его способность выдерживать большие токи перенапряжения, и это значительно повышает уровень защиты
оборудования, применяемого GDT.
|
Документация |
Семейство |
Размер (мм) |
Статическое напряжение срабатывания (V) |
Максимальный импульсный ток разряда, (KA)(1 Time) |
|
|
GS22R |
L3.2*W1.6*H1.6, SMD |
150-600 |
0.5KA (10 Times) |
|
|

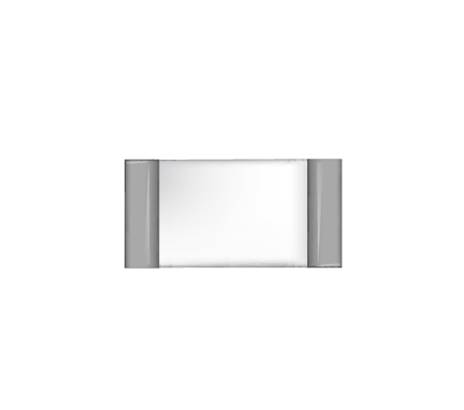

GS22Y |
L3.2*W1.6*H1.6, SMD |
150-500 |
0.5KA (10 Times) |
|
|
GF32R |
L4.5*W3.2*H2.7, SMD |
75-600 |
3KA (10 Times) |
|
|

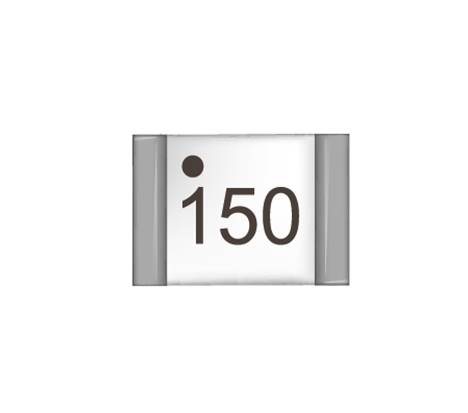

GF32Y |
L4.5*W3.2*H2.7, SMD |
90-600 |
2KA (10 Times) |
|
|

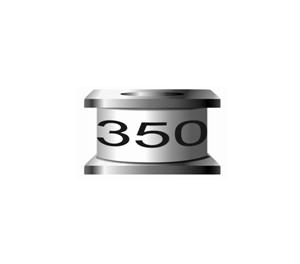

GF42R |
4.2/3.5*T4, SMD2R |
75-1000 |
75-600V:5KA 800-1000V:3KA |
|
|

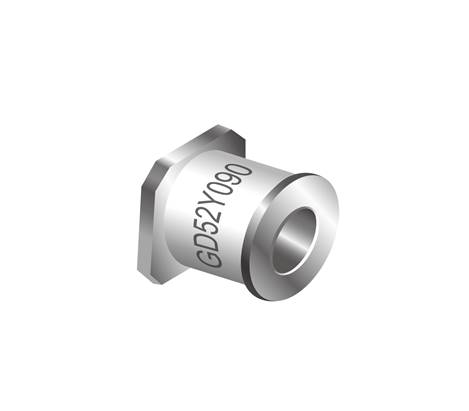

GD52Y-M |
5.4*T4, SMD2R |
90-600 |
5KA |
|
|

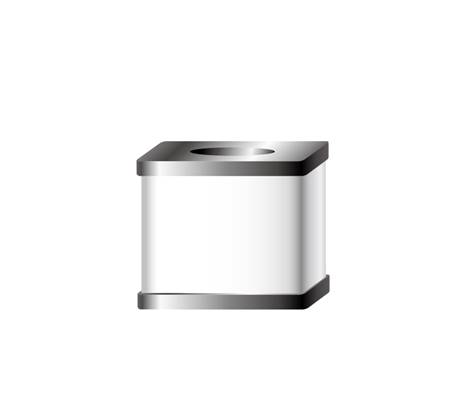

GF52Y-C |
5*T4.2, SMD2R |
90-1000 |
90-600V: 5KA (10 Times) 800V-1000V: 2.5KA (10 Times) |
|
|
GF62R |
6.2*T4.2, SMD2R |
75-1200 |
75-800V:8KA 1000-1200V:5KA |
|
|

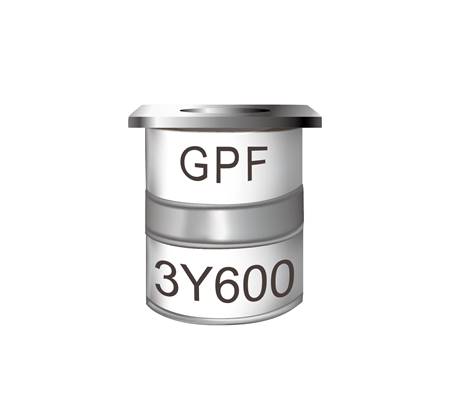

GPF3Y-M |
5*T7.6, SMD3R |
90-600 |
5KA (10 Times) |
|
|

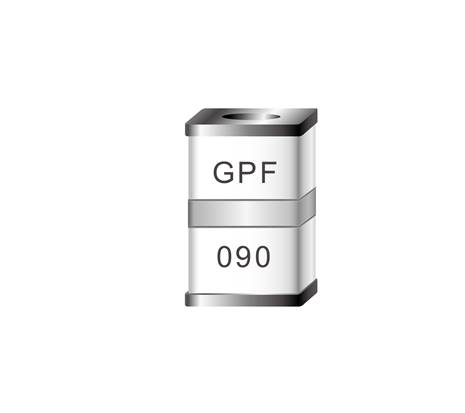

GPF3Y-C |
5*T7.6, SMD3R |
90-600 |
10KA (10 Times) |
|
|

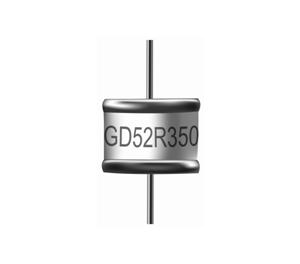

GD52R |
5.5*T6, 2R |
70-3600 |
70-470V:10KA 600-800V:5KA 1000-3600V:3KA |
|
|

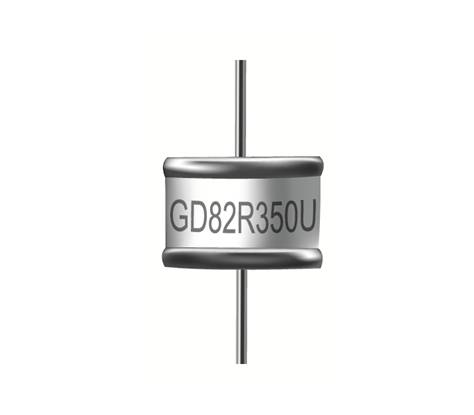

GD82R-U (High Surge Type) |
8*T6,2R |
70-600 |
25KA |
|
|

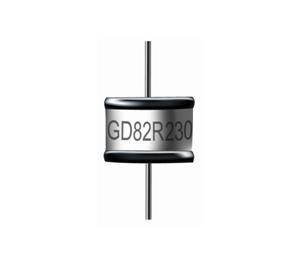

GD82R |
8*T6,2R |
70-1000 |
70-600V:15KA 800-1000V:10KA (10 Times) |
|
|
GC82R (High Voltage Type) |
8*T8/T10,2R |
600-6000 |
600-2500V:8KA 2700-6000V:5KA |
|
|

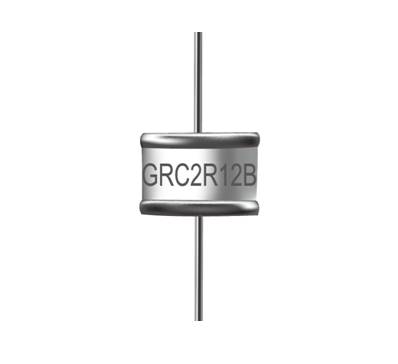

GRC2R |
8*T6/7.9,2R |
230-7500 |
10KA |
|
|

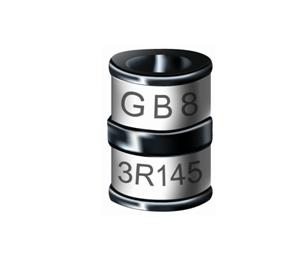

GB83R |
8*T10,3R |
75-600 |
20KA (10 Times) |
|
|

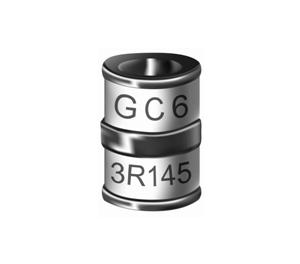

GC63R |
6*T8, 3R |
90-600 |
90-145V:5KA 200-250V:10KA 350-600V:5KA (10 Times) |
|
|

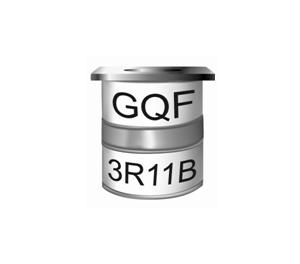

GQF3R |
5*T7.2, 2R |
75-1100 |
75-150V:10KA 200-470V:15KA 600-1100V:10KA |
|
|

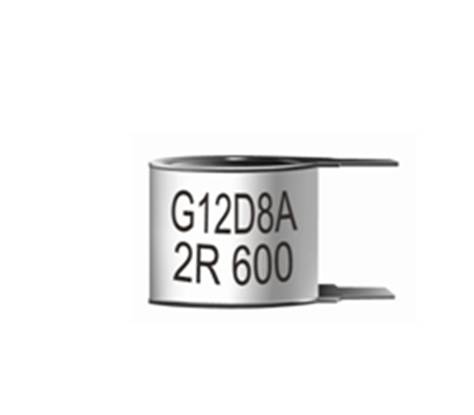

G12D8A |
11.8*T8,2R |
230-800 |
20KA(10 Times) 40KA(1 Time) |
|
|

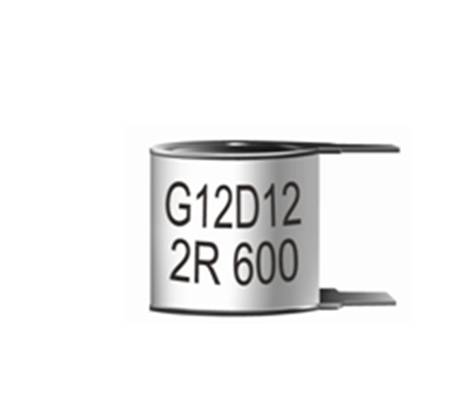

G12D12 |
11.8*T12,2R |
230-800 |
30KA (10 Times) 40KA (1 Time) |
|
|

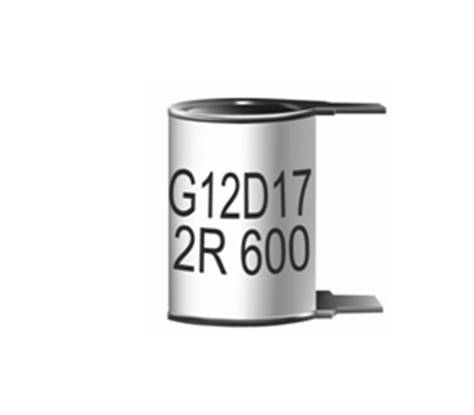

G12D17 |
11.8*T17,2R |
230-800 |
230~800V: 40KA (10 Times)/ 60KA(1 Time) 1200~2200V: 20KA (10 Times)/ 25KA (1 Time) |
|
|

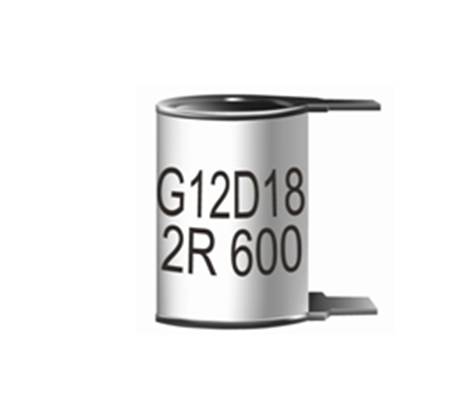

G12D18 |
11.8*T18,2R |
230-800 |
40KA (10 Times) 80KA (1 Time) |
|
|

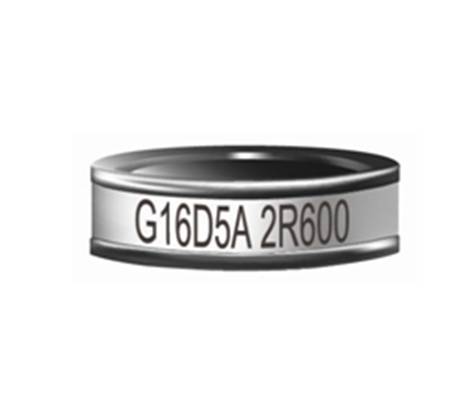

G16D5A |
15.5*T5,2R |
500-800 |
20KA (10 Times) 40KA (1 Time) |
|
|
G20D5F |
20*T5.5,2R |
150-1000 |
40KA (10 Times) 60KA (1 Time) |
|
|

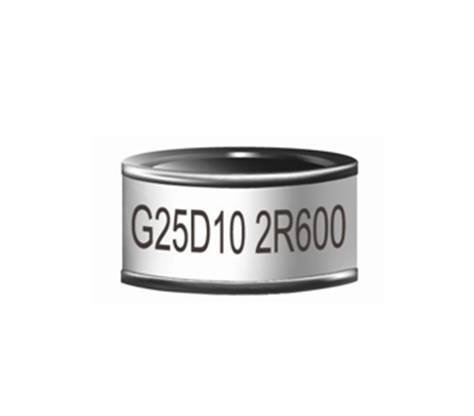

G25D10 |
25*T10,2R |
500-800 |
60KA (10 Times) 80KA (1 Time) |
|
|

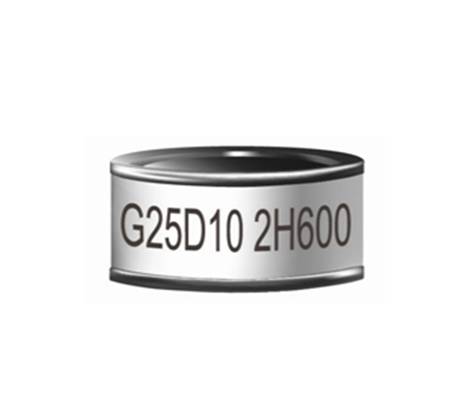

G25D10-H (High Surge Type) |
25*T10,2R |
500-800 |
80KA (10 Times) 120KA (1 Time) |
|
|

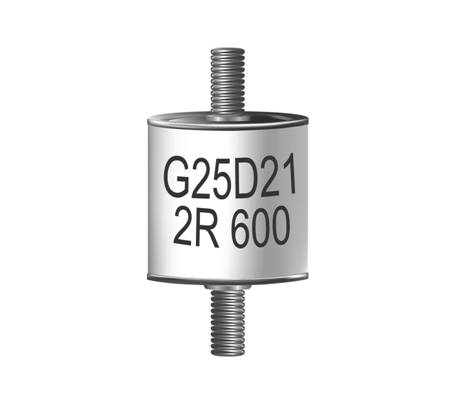

G25D21 |
25*T21,2R |
500-800 |
80KA (10 Times) 160KA (1 Time) |
|
|

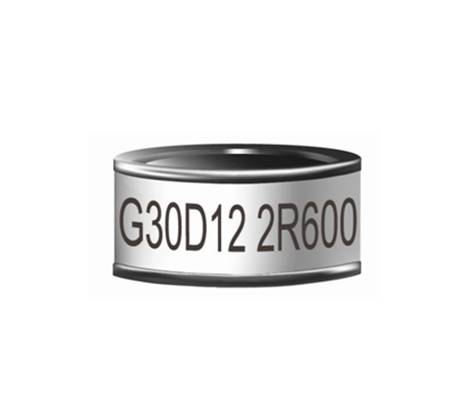

G30D12 |
30*T12,2R |
500-800 |
100KA (10 Times) 160KA (1 Time) |
|
|
