Диодные сборки доступны в различных корпусах и обеспечивают высокий уровень защиты (до 30 кВ в соответствии с IEC 61000-4-2) при очень низкой емкости, токе утечки и низком напряжении удержания.
| Документация | Семейство | Исполнение | Размер (мм)/ корпуса |
Max. VDC | Ёмкость (pF) | |
 |
 |

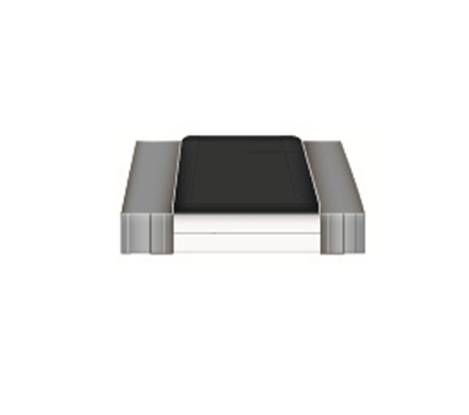

LCP | SMD | 0402, 0603 | 3.3V-30V | 0.2 |
 |
|

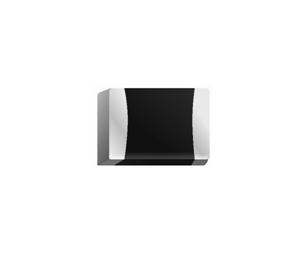

TVM-G (Low Clamping) |
SMD, Multilayer | 0201-0805 | 5.5V-42V | 3-990 |
 |
|
TExSD32 (ESD TVS) |
SMD | SOD-323 | 3.3-12 | 1 |
 |
|
TExSD52 (ESD TVS) |
SMD | SOD-523 | 3.3-12 | 0.5-80 |
 |
|

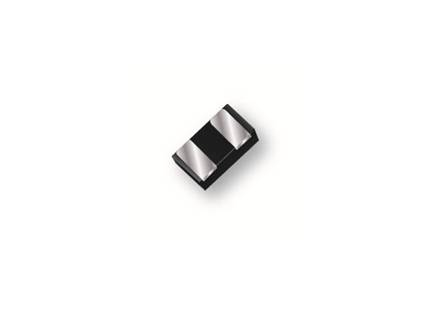

TExSD82 (ESD TVS) |
SMD | SOD-882 | 5 | 0.65-15 |
 |
|

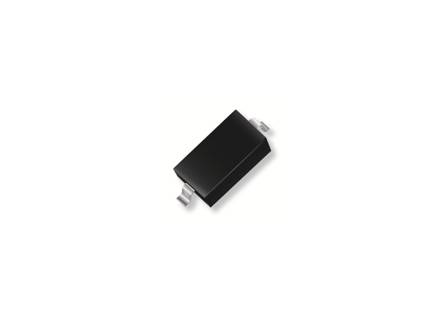

TExSD92 (ESD TVS) |
SMD | SOD-923 | 3.3, 5 | 15 |
 |
|

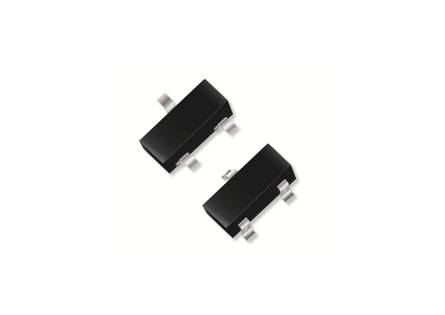

TExST23 (ESD TVS) |
SMD | SOT-23 | 3.3-24 | 0.7 |
 |
|

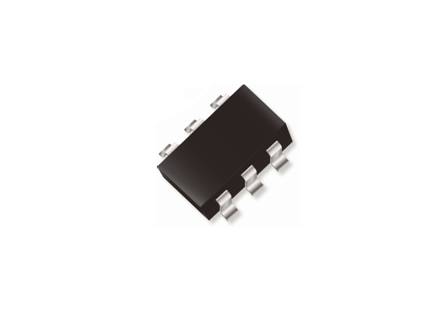

TExST26 (ESD TVS) |
SMD | SOT-23-6L | 5 | 0.35-8 |
 |
|

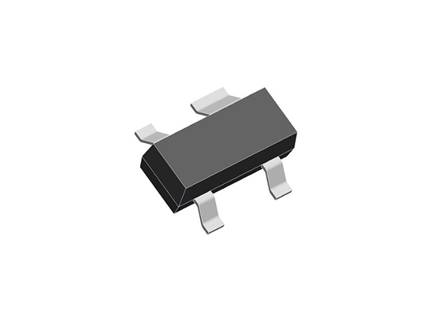

TExST14 (ESD TVS) |
SMD | SOT-143 | 5 | 0.9 |
 |
|
TExD062 (ESD TVS) |
SMD | DFN0603 | 3.3, 5 | 0.2-12 |
|
|
TExD102 (ESD TVS) |
SMD | DFN1006-2L | 3.3-12 | 0.4-30 |
 |
|

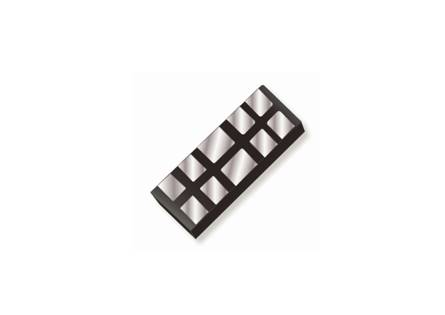

TExD25A (ESD TVS) |
SMD | DFN2510-10L | 5 | 0.3, 0.8 |
|
Частотная характеристика применения высокоскоростного сигнала | |||||
|
Рекомендуемая диодная сборка для высокочастотного применения |
