Комбинированные элементы защиты на сетевое напряжение

Полная версия статьи в формате .doc

Металлооксидные варисторы (MOV) традиционно используются для защиты от скачков сетевого напряжения в различных применениях. Грозовые импульсы, коммутация индуктивных или емкостных нагрузок могут вызвать резкие выбросы напряжения, с которыми и призван бороться варистор. Однако, в условиях продолжительной перегрузки и неограниченности тока, незащищенный варистор сначала снижает сопротивление до нескольких Ом, а затем, вследствие большого значения энергии он скорее разрушится, чем выполнит защитную функцию.

Разработка Tyco Electronics – устройство AC2Pro объединяет в себе PolySwitch (ППТК - полимерный элемент защиты по току с положительным температурным коэффициентом) и металлооксидный варистор(MOV). Такое сочетание позволяет получить самовосстанавливающуюся защиту, реагирующую на перегревы (сохраняет поверхностную температуру варистора на уровне менее 150°C, с ограничением нежелательных токов и фиксацией допустимого напряжения. Комплексное решение из одного устройства позволяет оборудованию соответствовать требованиям безопасности (таким, как IEC61000-4-5 и IEC60950), снизить количество используемых элементов и повысить надежность.

Одним из популярных применений устройства является защита источников питания светодиодных светильников.

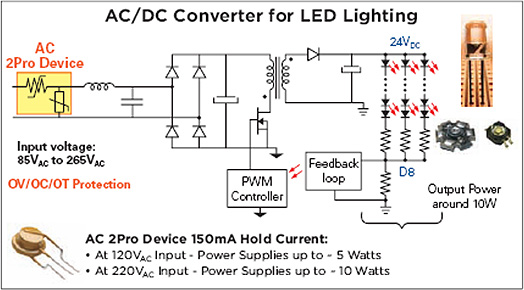

Рис.1. Пример использования устройства AC2Pro(150мА) для маломощного AC/DC преобразователя

Как работает защита?

При нормальных рабочих условиях переменное сетевое напряжение, приложенное к металлооксидному варистору, не превышает значения максимально допустимого напряжения продолжительной работы (VAC RMS). Вместе с тем, возникающие нежелательные импульсы большого напряжения, значительно превосходят это значение. Сочетая в себе ППТК-технологию с металлооксидным варистором, AC2Pro помогает осуществлять усиленную защиту по напряжению/от перегрева там, где одиночный варистор оказался бы уязвимым в условиях продолжительного состояния перенапряжения, превышающего его допустимые нормы. Во время прохождения большого импульса ППТК-элемент устройства AC2Pro нагревается и переходит в высокоомное состояние, позволяя снизить риск разрушения варистора.



В качестве примера работы приведем отклик элемента на случай потери нейтрали в виде графика.

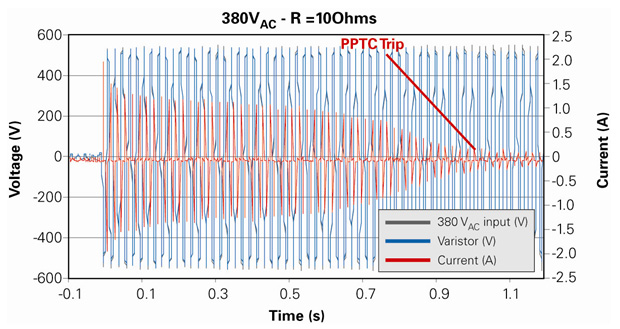

Рис.2. Характеристики работы устройства AC2Pro в случае потери нейтрали

Как можно увидеть из графика, вследствие разогрева и срабатывания ППТК-элемент переходит в состояние с высоким сопротивлением, чем резко снижает ток и помогает избежать риска повреждения варистора.

Электрические характеристики элементов AC2Pro

Параметры защиты по току при 20°C

Наименование

IHOLD, A

ITRIP, A

Сопротивление, Ом

Время срабатывания при 1А, с

Rmin

Rmax

R1max

Typ

Max

AC2Pro(150мА)

0.15

0.30

6.5

14.0

16.0

0.9

3

AC2Pro(350мА)

0.35

0.75

1.4

2.2

2.8

0.5

2.0

Параметры защиты по напряжению

Наименование

Напряжение варистора
при 1мА, В

Сопротивление на постоянном токе
при 100В,

Максимальное напряжение
удержания при 25А,

Номинальная мощность,

DC (В)

разброс

MОм

В

Вт

AC2Pro(150мА)

430

±10%

>10

710

0.25

AC2Pro(350мА)

430

±10%

>10

710

0.6



Преимущества

Формфактор 2-в-1 небольшого размера позволяет снизить количество компонент и сэкономить площадь на печатной плате.

  • Осуществляет безопасную защиту варистора в случае больших нагрузок, на которые он не рассчитан
  • Снижает возвраты по гарантии
  • Позволяет оборудованию соответствовать UL/IEC 60950/IEC60335
  • Помогает проходить следующие тесты:

IEC61000-4-5 - Тест на устойчивость к импульсам
IEC61000-4-4 - Тест на быстрый переходный режим
IEC61000-4-2 - Тест на устойчивость к электростатическому разряду



Характеристики

  • Единая защита по току/напряжению/температуре/к электростатическим разрядам
  • Самовосстанавливающаяся защита по току
  • Помогает защищать варистор и другие компоненты от ущерба, вызванного потерей нейтрали или некорректными входными напряжениями
  • Нормальный режим работы: универсальный диапазон входных напряжений: от ~85В до ~265В
  • Максимальный входной ток при 20°C: 150 мА, либо 350 мА
  • Диапазон мощности: до 30Вт при входном напряжении ~230В и 20°C
  • Высокие значения прерываемой мощности: ~415В/40A
  • Ограничитель бросков пускового тока (ёмкостная нагрузка)
  • RoHS-совместим


Применения

  • Светодиодные линии освещения
  • PLC-оборудование (передача Fast Ethernet, хDSL по электросети)
  • Зарядные устройства сотовых телефонов
  • Иточники питания AC/DC:
    - 30Вт входной мощности при напряжении сети ~220-240В
    - 15Вт входной мощности при напряжении сети ~120В
  • Источники питания модемов
  • Электросчетчики
  • Устройства бытовой и промышленной электроники

По материалам сайта www.circuitprotection.ru
