Compact SIDACtor ®. Защитный тиристор для CVBS и RS-485 порта.

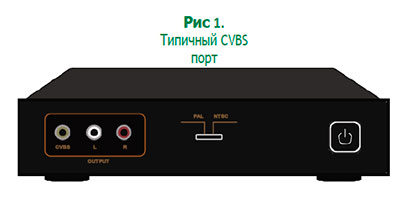

Изначально телевизионное вещание было “монохромным” и сигнал содержал только информацию о синхронизации и яркости. В 1950-х годах этот сигнал был заменен сигналом "составной цвет", сочетанием сигналов яркости и цвета, который до сих пор используется в качестве доминирующего режима передачи видео. Составной сигнал, также известный как гашение и синхронизация композитного видео (CVBS), представляет собой обычный аналоговый сигнал, передаваемый через аналоговый разъем BNC, что в основном означает, что пара проводников может передавать видео и питание с камеры на рекордер для видеонаблюдения. Это была самая ранняя видеотехнология, используемая в индустрии безопасности, и она все еще широко используется сегодня. Разъем CVBS часто используется в современных STBS (Телевизионные приставки) и других системах видеонаблюдения.

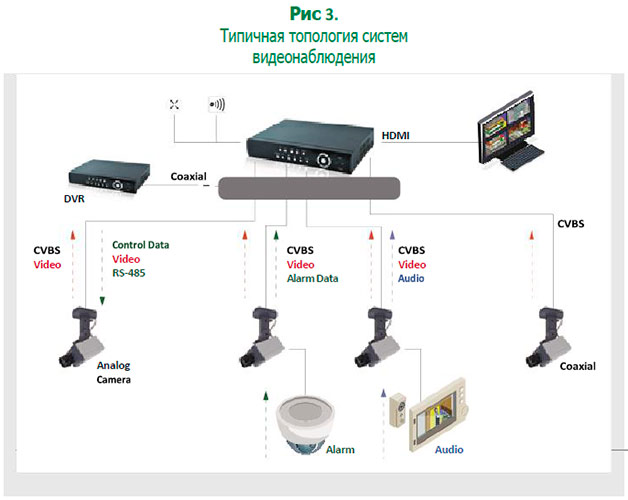

Наружные системы безопасности часто требуют использования длинных коаксиальных кабелей с разъемами CVBS, требующих защиты от индуцированных разрядов молнии. Стандарт YD/T 1082-2000 устанавливает технические характеристики защиты сетевого оборудования доступа от перенапряжения и перегрузки по току для материкового Китая. Условия испытания на грозовые перенапряжения для наружных кабелей с разъемами CVBS обычно составляют 4 кВ 10/700 МКС (100А 5/310 мкс).
Обычно пиковое напряжение сигнала находится в пределах 1,1В, а напряжение Vcc микросхемы драйвера составляет менее 5 В, поэтому рекомендуется использовать компонент защиты с напряжением выше 6В. Защитный тиристор Sidactor® P0080S4BLRP имеет минимальное рабочее напряжение 6 В и пиковый ток перенапряжения 100А 5/310 мкс. Его емкость перехода менее 30 пФ хорошо подходит для сигналов CVBS частотой 4,43 МГц.
Тиристор P0080S4BLRP также может использоваться для защиты кабелей R/G/B от перенапряжений.

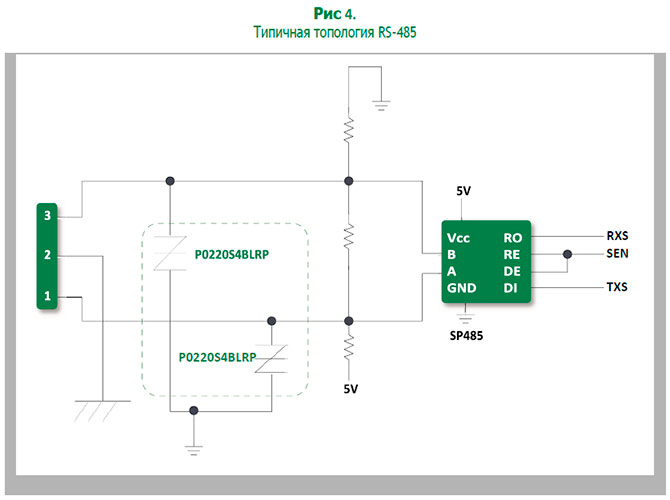

В системах видеонаблюдения RS-485 порты также очень популярны для передачи данных или управления приложениями. Как и кабели CVBS, линии передачи данных RS-485 должны быть защищены от наводок грозовых разрядов. Рисунок 4 иллюстрирует, как два P0220S4BLRP могут использоваться как для дифференциального режима, так и для защиты от перенапряжений в общем режиме.
Минимальное рабочее напряжение P0080S4BLRP составляет 6 В и его низкая емкость хорошо подходят для защиты сигнальных линий. Littelfuse выпустила защитный тиристор с рабочим напряжением 15В в том же семействе, P0220S4BLRP. Он обеспечивает более высокое рабочее напряжение 15 В, что обеспечивает защиту сигнальной линии напряжением 15 В или ниже. Он идеально подходит для защиты длинной высокоскоростной сигнальной линии в тяжелых условиях. Он также соответствует уровню испытаний на перенапряжение 4 кВ при всплеске 10/700. Это будет хорошей альтернативой P0080S4BLRP, если разработчики ищут вариант защиты с более высоким порогом.


Таблица 1.
PxxxxS4xLRP Электрические характеристики


Наименование Маркировка VDRM
при IDRM = 5 мкА
Vs
при 100 В/мкс
IH IS IT VT
при IT = 2.2 Аmps
Ёмкость
при 1MHz, 2V bias
Vmin Vmax mAmin mAmax Amax Vmax pFmin pFmax
P0080S4BLRP P-8B 6 25 50 800 2.2 4 15 25
P0220S4BLRP P02B 15 32 50 800 2.2 4 15 30


Серия PxxxxS4xLRP Sidactor® обладает высокой способностью к подавлению всплесков напряжения с различными формами сигналов и компактным корпусом, что упрощает ее проектирование в компоновке печатной платы.


Таблица 2.
PxxxxS4xLRP Series Электрические характеристики подавления различных форм всплесков.


Серия Ipp
0.2/310
0.5/700
2/10
2/10
8/20
1.2/50
10/160
10/160
10/560
10/560
5/320
9/720
10/360
10/360
10/1000
10/1000
5/310
10/700
ITSM
50/60 Hz
di/dt
A min A min A min A min A min A min A min A min A min A min Amps/ µs max
B 20 150 150 90 50 75 75 50 100 20 500
