Компания Fujitsu Components представила новую серию силовых реле FTR-K4, рассчитанную на токи до 120А. Одним из самых перспективных применений, которое мы и рассмотрим далее, являются интеллектуальные счетчики.

Устройство интеллектуального счетчика

Интеллектуальным принято называть счетчики электроэнергии, природного газа, тепла и воды, которые способны детально определять и хранить показатели потребления, а также обладающие коммуникационным модулем для передачи накопленной информации с целью мониторинга качества услуг и осуществления расчетов за коммунальные услуги.

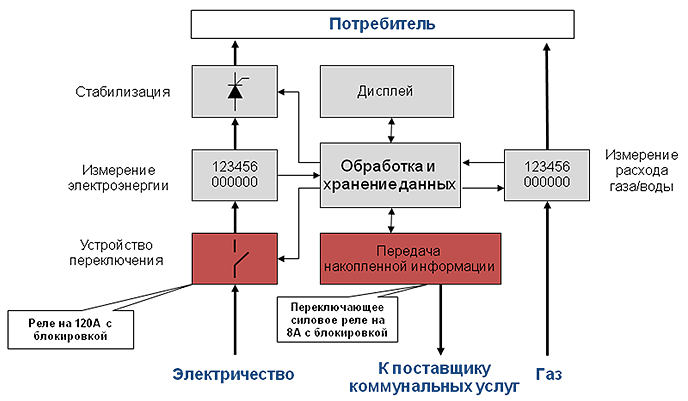

На принципиальной схеме устройства видно, что необходимость в силовых реле возникает в двух блоках - коммутации электроэнергии (устройство переключения) и передачи накопленной информации. Данные блоки выделены на схеме красным цветом, остановимся на них поподробнее.

Устройство переключения (коммутационный блок)

Основной функцией блока является обеспечение контролируемого и удаленного отключения питания в следующих случаях:

• Чрезвычайные происшествия, такие как авария в системе электропитания, превышение уровня напряжения в сети, пожар и т.д.
• Выключение на "контрактной" основе: это может быть вынужденное или добровольное выключение.

Вынужденное: в случае задолженности по счетам (когда полное отключение нежелательно, может быть предложено частичное отключение, например, 25% энергии для выполнения основных функций).

Добровольное: в случае, когда потребитель хочет устранить пики потребления, чтобы снизить затраты или для предоплаты на контрактной основе.


Устройство связи

Этот блок обеспечивает передачу информации, собранной счетчиком, поставщику коммунальных услуг (компании-владельце электросети).
Передает информацию с помощью следующих технологий:

• ВЧ-связь по ЛЭП
• Беспроводной модем (GSM или GPRS)
• Интернет через ADSL модем

Коммуникационные модули также могут быть использованы для мониторинга и контроля газовых счетчиков

На сегодняшний день нет оптимального решения передачи данных для всех применений, к примеру, вопросы коммуникации в городских и сельских районах очень отличаются. В некоторых устройствах связи необходим прямой доступ к электрической сети при помощи переключающего реле (реле типа JSL c двумя катушками с блокировкой).

Реле Fujitsu для интеллектуальных счетчиков

Основные характеристики реле для коммуникационного модуля (серия JSL):

• Тип контактов - 1A или 1C
• Тип катушки - 1 или 2 катушки
• Потребление катушки - 1 катушка 220 мВт / 2 катушки 480mW
• Параметры контактов - 8A, 250VAC

Реле с блокировкой




Основные характеристики реле для переключающего блока (серия FTR-K4):

• Тип контактов - 1A
• Тип катушки - 1 или 2 катушки
• Потребление катушки - 2,4 Вт
• Параметры контактов - 120А, 250VAC

Реле с блокировкой
